HTLA型
H形彈性塊聯軸器、HTLB型H形彈性塊聯軸器、HTLC型H形彈性塊聯軸器、 HTLD型H形彈性塊聯軸器、HTLE型H形彈性塊聯軸器
HTLB型彈性塊聯軸器標準參數尺寸
HTLB型彈性塊聯軸器基本型為HTLA型演變而來,為了更好的更換彈性元件H型塊,無需移動兩軸即可更換,與HL型,ZL型彈性柱銷聯軸器一樣簡便快捷。

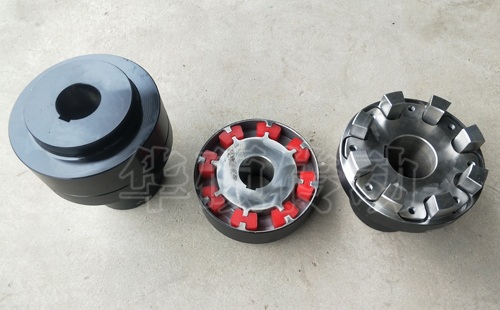

該H形彈性塊聯軸器是利用若干個H形狀的彈性元件,將主、從動端半聯軸器的凸塊對應插入H形槽之間,以實現兩半聯軸器的聯接。
H型彈性塊聯軸器結構簡單,尺寸緊湊,制造方便,成本較低,裝卸方便,與其它彈性聯軸器一樣具有一定補償兩軸相對偏移和減振、緩沖性能,適用于聯接兩同軸線的傳動軸,具有失效保護功能,最大保證了運行的可靠性,插入式裝配,因只有三個部件,確保安裝簡便,具有徑向、角度、軸向和扭轉彈性,通過彈性塊傳遞轉矩 ,可靠的聯接使其能夠正反兩方向運轉,并可用于頻繁正反轉場合。
HTLB型彈性塊聯軸器標準參數尺寸如下:
型號大?。篐TLB1-HTLB19
公稱轉矩Tn:160-63000N.m
許用轉速n:5000-1000r/min
軸孔直徑:30-250mm
軸孔長度:60-410mm
大外圓:110-710mm
脖粗:90-416mm
間隙S:2-6mm
滑動量:33-155mm
轉動慣量:0.007-43.2kg.㎡
重量:6-917kg

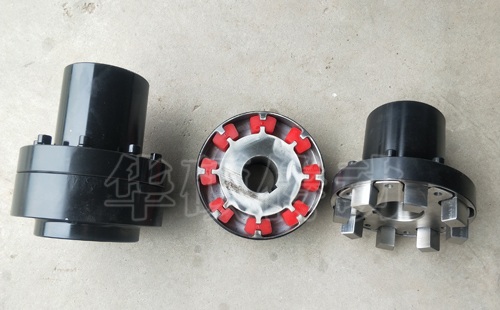

HTLB型
彈性塊聯軸器具有失效保護功能,最大保證了運行的可靠性,插入式裝配,因只有三個部件,確保安裝簡便,具有徑向、角度、軸向和扭轉彈性,通過彈性塊傳遞轉矩 ,可靠的聯接使其能夠正反兩方向運轉,并可用于頻繁正反轉場合。
我廠承接HTLA型基本型,HTLB可拆卸式,HTLE帶中間套型彈性塊聯軸器,這三種也是市場常見聯軸器型號規格,其它HTLC型,HTLD型帶制動輪不常用。
