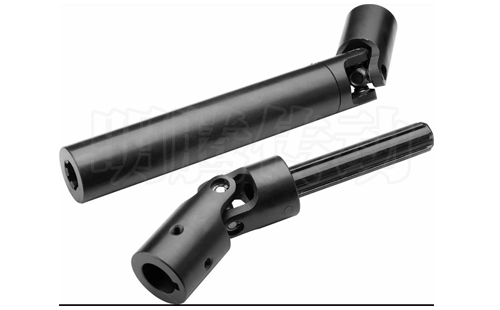

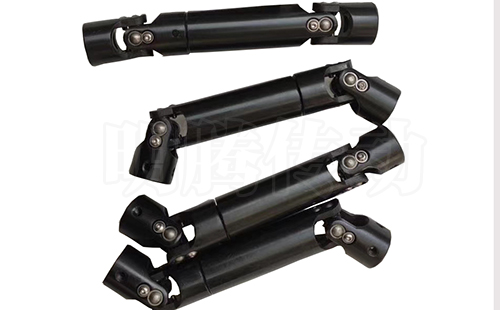

口罩機專用萬向節-WSP型可伸縮精密萬向聯軸器
成品孔：圓孔、鍵槽、方孔、六角孔
等級：普通型（通用）、精密型
材質：45#,40Cr,304,430等
額定轉速：1300RPM-4000RPM
最大靜扭矩：2000N.m-5000N.m
最大工作角度：45°
使用場合：口罩機，紡織機械、食品機械、工程機械、船舶、電廠、鉆孔機等
咨詢/訂購示例：
1).型號-內徑+外徑+伸縮后最短/最長
d=12mm、外徑D=23mm、最短：160mm、最長：180mm
示例:GA12*23*160/180 或 WSP12*23*160/180
每節最大轉動角度為45°,邊接更大的軸間距GA型（滑動軸承）1000min-1;成品孔公差為H7，另可根據要求開鍵槽、六角孔和方孔，安裝長度L和X（行程）的計算行程：X≤（Lmax－2·L2－B)/2 Lmin≥(Lmax－2·L2+B)/2 最小尺寸Lmin ：Lmin=L2+B+X+L2
口罩機專用萬向節訂貨示例：
3GA | d1Ф20 | d2＝Ф20花鍵槽DIN標準 | 550/650 |
規格和型號 | 成品孔徑（H7） | 成品孔徑（H7）鍵槽按 DIN6885-1(JS9)標準 | 安裝長度Lmin/Lmax |
規格 | D1;d2 (H7) | D | L2 | C | Lmin /Lmax/X | B | a | b | Q | SW | 花鍵槽 | D1 |
GA | ||||||||||||
03GA | 10 | 20 | 48 | 12 | 根據 用戶 要求 決定 Lmin/ Lmax | 30 | 3 | 11.4 | 10 | 10 | 11×14Z6 | 22 |
04GA | 12 | 23 | 56 | 13 | 40 | 4 | 13.8 | 12 | 12 | 13×16Z6 | 26 | |
05GA | 14 | 25 | 60 | 13 | 40 | 5 | 16.3 | 14 | 14 | 13×14Z6 | 29 | |
1GA | 16 | 30 | 68 | 16 | 40 | 5 | 18.3 | 16 | 16 | 16×14Z6 | 32 | |
2GA | 18 | 32 | 74 | 17 | 40 | 6 | 20.8 | 18 | 18 | 18×14Z6 | 37 | |
3GA | 20 | 36 | 82 | 18 | 45 | 6 | 22.8 | 20 | 20 | 21×14Z6 | 42 | |
4GA | 22 | 38 | 95 | 22 | 50 | 6 | 24.8 | 22 | 22 | 23×14Z6 | 47 | |
5GA | 25 | 44 | 108 | 26 | 50 | 8 | 28.3 | 25 | 25 | 26×14Z6 | 52 | |
6GA | 30 | 46 | ||||||||||
7GA | 35 | 52 |
備注:(以上供參考)精密可伸縮型萬向節根據需方來圖來樣定做，成品孔另可根據要求開鍵槽、六角孔和方孔，價格另議.需方請點擊以下鏈接(可伸縮萬向節圖紙)請標示詳細產品的規格:
