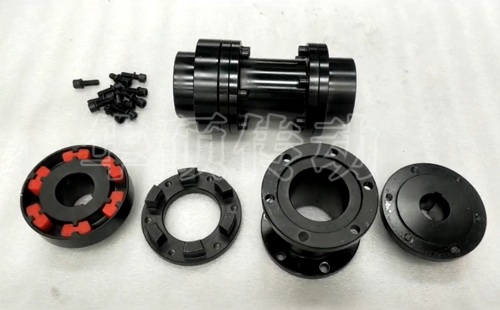

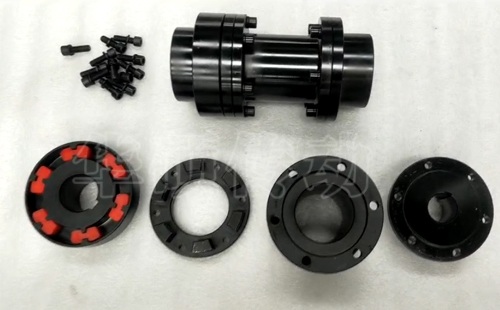

HTLE型帶中間套彈性塊聯軸器基本參數尺寸
HTLE型帶中間套彈性塊聯軸器與HTLB型一樣都是有基本型HTLA型彈性塊演變而來，也是為了市場需求而升級改進。
HTLE型為帶中間套型，H型彈性塊，適用于H型彈性塊聯軸器起緩沖作用。
執行標準：JB 5511-91，配套聯軸器代號：HTL-。彈性塊代號：58,70,82,95,110,125,140,160180,200,225,250,280,315,350,400,440,480,520,560,610,660,710。產品采用國產聚氨酯材料生產，具有高耐磨性、高回彈性、耐油耐水及優異的疲勞強度和抗沖擊性等優越性能。
HTLE型帶中間套聯軸器適應長距離設備連接使用。
HTLE型帶中間套彈性塊聯軸器參數如下：
型號規格：HTLE1-HTLE10
公稱轉矩：63-2800N.m
許用轉速：5000-2200r/min
軸孔直徑：20-100mm
軸孔長度：38-212mm
大外圓：82-250mm
中間套長度標準（可根據需要加工定制）133-256mm
間隙S：5-8mm
轉動慣量：0.0022-0.52kg.㎡
