H形彈性塊聯軸器標記示例：HTLA5型彈性聯軸器
主動端：Y型軸孔，A型鍵槽，d1=35mm，L=82mm
從動端：Y型軸孔，A型鍵槽，d2=35mm，L=82mm
HTLA5聯軸器 35*82  JB/T5511-2006

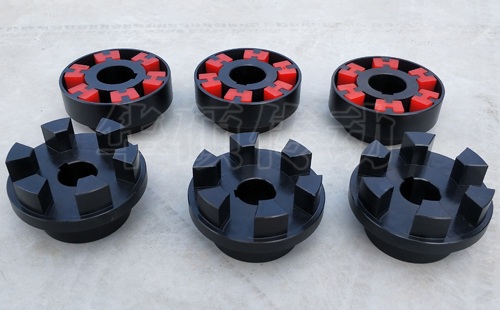

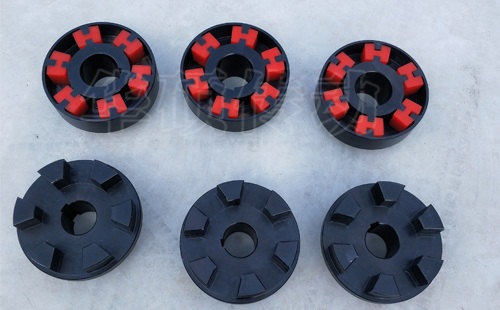

H型彈性塊聯軸器是利用若干個H形狀的彈性件，并將主、從動端半聯軸器的凸塊對應插入H型彈性件之間，以實現兩半聯軸器的聯結。
H型彈性塊聯軸器結構簡單，尺寸緊湊，制造方便，成本低，裝卸方便，具有一定補償兩軸相對偏移和減震、緩沖性能，適用于聯接兩頭昂軸線的傳動軸系。
H型聯軸器的金屬部件由優質灰口鑄鐵GG-25制成. 其彈性元件由合成橡膠制成,具有穩定的轉距傳遞性,脆化效應小. 由于柱銷和彈性元件的優化設計,即使出現軸對中偏差也無磨損。
H型 聯軸器作為高速聯軸器廣泛應用在機械設備,例如泵驅動系統或發動機驅動系統, 或者作為低速大轉距聯軸器用于聯接齒輪箱和驅動設備。
