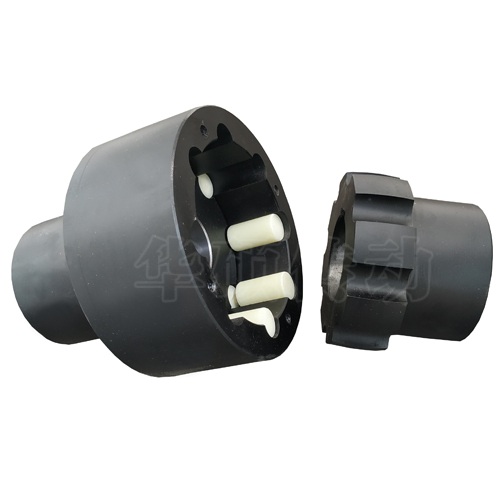

彈性柱銷齒式聯軸器的組裝
彈性柱銷齒式聯軸器屬于彈性柱銷聯軸器一類，型號ZL型，ZLD型，ZLL型。新標準LZ型彈性柱銷齒式聯軸器。
下面經由泊頭市華碩傳動機械有限公司技術部認可發布有關該柱銷聯軸器組裝：彈性柱銷齒式聯軸器
彈性柱銷聯軸器的結構相對于彈性套柱銷聯軸器和彈性柱銷聯軸器的結構要復雜一點，其組裝過程也比它們復雜，我們來看一下子這個過程吧。 聯軸器的單個器件都加工好在這以后，我們就要施行組裝了。
主要器件有加工好的兩半聯軸器和外環，多少個錦綸棒，擋板兩個，螺釘多少。組裝步驟：將外環套在半聯軸器上并合宜的擋板裝在半聯軸器的凸緣上，用螺釘將外環和半聯軸器固定。
將尼龍棒填進外環與半聯軸器之間的孔中。將額外一個半聯軸器裝在外環里。將額外的錦綸棒裝入外環與半聯軸器的孔中。最終用螺釘將另一個擋板與聯軸器外環固定。 經過以上的步驟我們理解了彈性柱銷齒式聯軸器的組裝過程，其功能則是在辦公時經過對錦綸棒縱剖面的剪切來傳交轉矩的，可局部接替齒式聯軸器，其結構類似于CL型齒式聯軸器。
