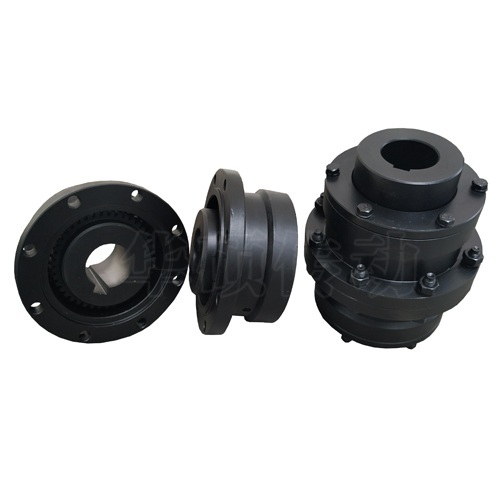

【產品名稱】WG型鼓型齒式聯軸器，WGP型帶制動盤鼓型齒式聯軸器，WGT型接中間套鼓型齒式聯軸器，WGZ型帶制動輪鼓型齒式聯軸器
【產品型號】WG型，WGP型，WGT型，WGZ型
【產品類型】鼓型齒式聯軸器
【產品結構】內外齒圈，半聯軸器，，制動盤，制動輪，中間套，鉸制孔螺栓，螺母，彈墊等
【產品材質】45#，ZG35，42Crmo，40Crom
【產品應用】WG型，WGP制動盤型，WGT接中間軸型，WGZ制動輪型鼓形齒式聯軸器 ，特別適用于低速重載工況，如冶金、礦山、起重運輸?shù)刃袠I(yè)、也適用于石油、化工、通用機械等各類機械的軸系傳動。
【產品規格】
WGP型帶制動盤鼓形齒式聯軸器基本性能參數
型號大小WGP1-WGP14
公稱轉矩Tn:710-160000N.m
許用轉速n：40000-1200r/min
軸孔直徑:16-260mm
軸孔長度L：42-410mm
制動盤直徑：315-1000mm
聯軸器外徑D：122-545mm
重量：5.62-523Kg

WGT型帶中間套鼓形齒式聯軸器型號規格：
型號大?。篧GT1-WGT19
公稱轉矩：710-560000N.m
軸孔直徑：16-380mm
軸孔長度：42-550mm
聯軸器外徑D：122-775mm
標準中間套長度H：75-350（可根據客戶需要定做）
重量范圍：5.66-1544Kg
【產品具體型號】
WG型鼓形齒式聯軸器JB/ZQ4186-97具體型號
WG1、WG2、WG3、WG4、WG5、WG6、WG7、WG8、WG9、WG10、WG11、WG12、WG13、WG14、WG15、WG16、WG17、WG18、WG19、WG20、WG21、WG22、WG23、WG24
WGT型接中間套鼓形齒式聯軸器JB/T7004-93具體型號
WGT1、WGT2、WGT3、WGT4、WGT5、WGT6、WGT7、WGT8、WGT9、WGT10、WGT11、WGT12、WGT13、WGT14、WGT15、WGT16、WGT17、WGT18、WGT19、WGT20、WGT21、WGT22、WGT23、WGT24
【產品性能】鼓形齒式聯軸器具有徑向、軸向和角向等軸線偏差補償能力，具有結構緊湊、回轉半徑小、承載能力大、傳動效率高、噪聲低及維修周期長等優點。鼓形齒式聯軸器的外齒分為直齒和鼓形齒兩種齒形，鼓形齒式聯軸器可允許較大的角位移，可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬的接觸狀態。
【產品圖紙】
【注意事項】齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。
【相關產品】
GICL型鼓型齒式聯軸器，GICLZ型鼓型齒式聯軸器，GIICL型鼓型齒式聯軸器，GIICLZ型鼓型齒式聯軸器，GCLD型鼓型齒式聯軸器，TGL型尼龍內齒圈齒式聯軸器，NGCL型制動輪鼓型齒式聯軸器
