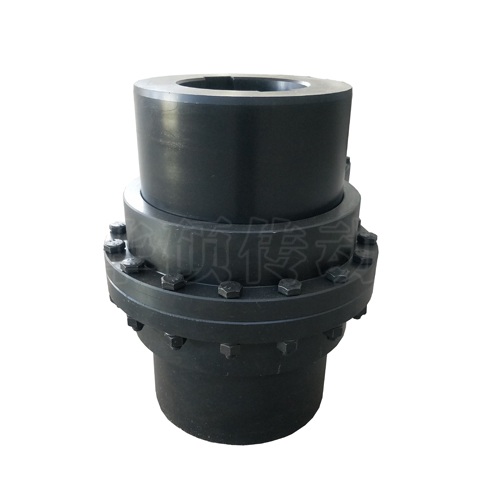

【產品名稱】GIICL型鼓型齒式聯軸器，GIICLZ型鼓型齒式聯軸器
【產品型號】GIICL型，GIICLZ半齒型
【產品類型】鼓型齒式聯軸器
【產品結構】內外齒圈，半聯軸器，鉸制孔螺栓，螺母，彈墊等
【產品材質】45#，ZG35，42Crmo，40Crom
【產品應用】GIICL、GIICLZ鼓形齒式聯軸器 ，特別適用于低速重載工況，如冶金、礦山、起重運輸?shù)刃袠I(yè)、也適用于石油、化工、通用機械等各類機械的軸系傳動。
【產品規格】
GIICL型，GIICLZ型鼓形齒式聯軸器《JB/ZQ4378-86》適用于聯接兩水平同軸線傳動軸系。
型號范圍GIICL1-GIICL20，GIICLZ1-GIICLZ25
公稱轉矩：355-900000N.m
許用轉速：4000-800r/min
軸孔直徑：20-500mm
軸孔長度L：52-650mm
聯軸器外徑D：103-928mm
【產品具體型號】
GIICL型鼓形齒式聯軸器JB/T8854.2-99具體型號
GⅡCL1、GⅡCL2、GⅡCL3、GⅡCL4、GⅡCL5、GⅡCL6、GⅡCL7、GⅡCL8、GⅡCL9、GⅡCL10、GⅡCL11、GⅡCL12、GⅡCL13、GⅡCL14、GⅡCL15、GⅡCL16、GⅡCL17、GⅡCL18、GⅡCL19、GⅡCL20、GⅡCL21、GⅡCL22、GⅡCL23、GⅡCL24、GⅡCL25

GIICLZ型接中間軸鼓形齒式聯軸器JB/T8854.2-99具體型號
GⅡCLZ1、GⅡCLZ2、GⅡCLZ3、GⅡCLZ4、GⅡCLZ5、GⅡCLZ6、 GⅡCLZ7、GⅡCLZ8、GⅡCLZ9、GⅡCLZ10、GⅡCLZ11、GⅡCLZ12、 GⅡCLZ13、GⅡCLZ14、GⅡCLZ15、GⅡCLZ16、GⅡCLZ17、GⅡCLZ18、 GⅡCLZ19、GⅡCLZ20、GⅡCLZ21、GⅡCLZ22、 GⅡCLZ23、
GⅡCLZ24、GⅡCLZ25
【產品性能】鼓形齒式聯軸器具有徑向、軸向和角向等軸線偏差補償能力，具有結構緊湊、回轉半徑小、承載能力大、傳動效率高、噪聲低及維修周期長等優點。鼓形齒式聯軸器的外齒分為直齒和鼓形齒兩種齒形，鼓形齒式聯軸器可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬的接觸狀態。
【產品圖紙】
【注意事項】鼓型齒式聯軸器在工作時，因此，齒式聯軸器需在有良好和密封的狀態下工作。
