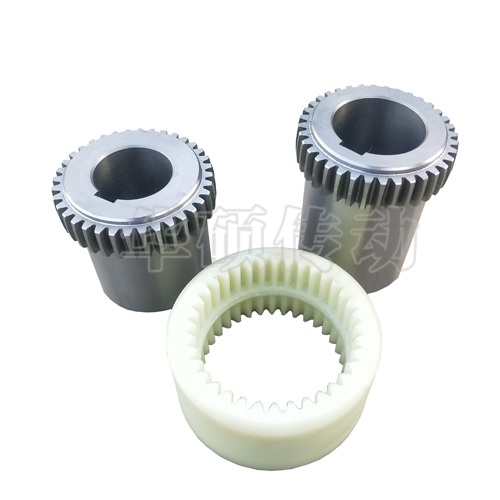

【產品名稱】NL尼龍聯軸器，TGL尼龍內齒圈齒式聯軸器，NL尼龍內齒聯軸器
【產品型號】NL型，TGL型
【產品類型】非金屬元件撓性聯軸器（齒式聯軸器）
【產品結構】主從動端聯軸器，尼龍內齒圈，擋板，頂絲等
【產品材質】ZG35，ZG45，45#，40Cr，42Crmo，鑄鐵件。
【產品應用】應用于中小轉矩的工況環境，例如風機、水泵、潤滑泵、紡織機械等。
【產品規格】
NL型尼龍內齒型聯軸器基本參數尺寸
型號大小：NL1-NL10
公稱扭矩Tn：40-3150N.m
許用轉速n：6000-1800r/min
軸孔直徑d：6-100mm
軸孔長度L：25-212mm
聯軸器外徑D：42-220mm
間隙S：2mm
軸向：2-4mm
角向：1-2°
徑向：±0.3-0.7
轉動慣量：0.25-1156.8kg.㎡
重量：0.85-55kg

型號規格：TGLA(TGLB、TGLC)1-TGLA(TGLB、TGLC)12
公稱扭矩：10-2500N.m
軸孔直徑：6-125mm
軸孔長度：16-167mm
標準軸粗：25-192mm
【產品圖紙】http://www.891b.com/tz/9-67-3.html
【注意事項】軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽按國家標準GB3852-83《聯軸器軸孔和鍵槽形式及尺寸》的規定加工。工作溫度為-20～+70℃。每種形式均有10個規格。
【訂貨說明】
聯軸器詢盤、訂貨需要提供的數據舉例：
　　例：NL3尼龍齒式聯軸器
　　主動端：Y型孔，A型鍵槽 d1=22mm,L=52mm
　　從動端：Y型孔，A型鍵槽d2=25mm,L=62mm
　　NL3 22×52/25×62 (JB/T5514-91)默認情況下，Y型軸孔A型鍵槽可以不寫
