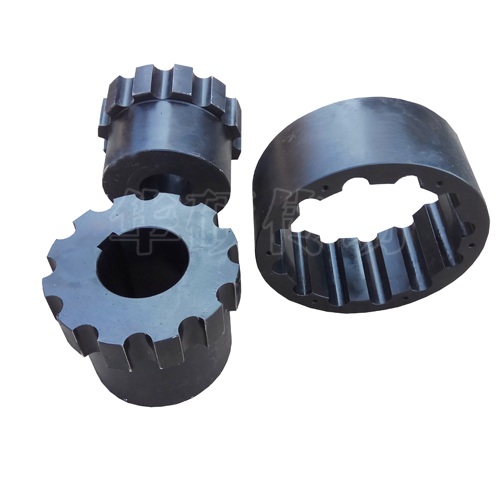

【產品名稱】ZL型彈性柱銷齒式聯軸器，ZLD型帶錐度孔彈性柱銷齒式聯軸器，ZLL型帶制動輪彈性柱銷齒式聯軸器
【產品型號】ZL型，ZLD型，ZLL型（新標LZ型，LZD型，LZZ帶制動輪型）
【產品類型】非金屬元件撓性聯軸器（彈性聯軸器）
【產品結構】主從動端半聯軸器，外套，尼龍柱銷，擋板，高強螺栓等
【產品材質】45#，ZG35，ZG45，42Crmo
【產品應用】適用于中等和較大功率傳動，在輸送機械、冶金機械應用很廣泛。
【產品規格】
ZLL型帶制動輪彈性柱銷齒式聯軸器《JB/ZQ4375-86》
型號大?。篫LL1-ZLL9
公稱轉矩Tn：250-31500N.m
許用轉速n：4000-950r/min
軸孔直徑d：22-160mm
軸孔長度L：52-302mm
制動輪直徑：160-800，寬度70-340mm
間隙S：2mm
重量范圍：6.4-406Kg

ZL型彈性柱銷齒式聯軸器《GB5015-85》
規格大?。篫L1-ZL23
聯軸器外徑D：60-1640mm
外套高度B ：38-438mm
間隙范圍S：2-20mm
許用軸孔：14-850mm
軸孔長度L：30-1000mm
公稱轉矩:100-2500000N.m
許用轉速n：4000-460r/min
重量范圍0.86-13026kg

ZLD型圓錐形軸孔彈性柱銷齒式聯軸器性能參數
型號大小：ZLD1-ZLD13
聯軸器外徑D：76-515mm
間隙S：6-78mnm
齒套高度:50-280mm
許用軸孔直徑：14-220mm
軸孔長度L：32-352mm
公稱轉矩Tn：100-100000N.m
許用轉速n:4000-1500r/min
轉動慣量I：0.0007-16.6kg.㎡
重量范圍：0.73-502Kg
【產品圖紙】
【注意事項】不適用于對減振有一定要求和噪聲需要嚴加控制的工作部位。
