昨天說到帶金屬元件撓性聯軸器中的蛇形彈簧聯軸器，今天給大家介紹的是膜片聯軸器。

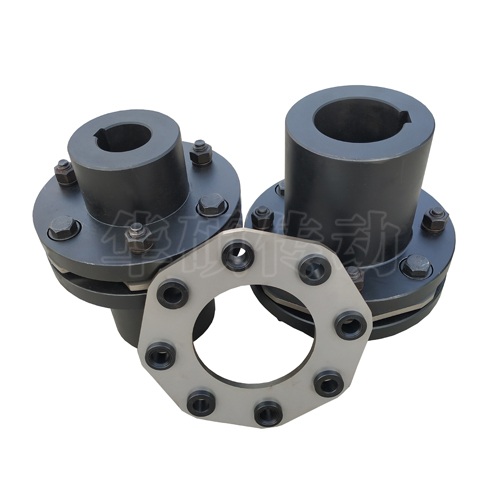

一、產品簡介：由幾組膜片（不銹鋼薄扳）用螺栓交錯地與兩半聯軸器聯接，每組膜片由數片疊集而成，膜片分為連桿式和不同形狀的整片式。
二、膜片聯軸器具體型號
JMI型膜片聯軸器、JMIJ型膜片聯軸器、JMⅡ型膜片聯軸器、JMⅡJ型膜片聯軸器、JZM型重型膜片聯軸器，JZMJ型帶中間套重型膜片聯軸器。
三、執行標準：JB/T9147-1999，JB/ZQ4717-98
四、基本結構組成：半聯軸器，螺母，隔圈，鉸制孔螺栓，膜片，中間套
五、產品性能：膜片聯軸器的可撓彈性元件能夠吸收安裝時軸對中的少量偏差,在運轉中能緩沖減振、無噪音、 平穩而可靠。 聯軸器無滑動和摩擦部件,不用加油潤滑,維護簡單，不受溫度和油污影響，具有耐酸、耐堿、防腐蝕的特點。
六、產品應用：適用于高溫、高速、有腐蝕介質工況環境的軸系傳動，廣泛用于各種機械裝置的軸系傳動（如水泵（尤其是大功率、化工泵）、風機、壓縮機、液壓機械、石油機械、印刷機械、紡織機械、化工機械、礦山機械、冶金機械、高速動力傳動系統，經動平衡后應用于高速傳動軸系已比較普遍。）
七、膜片結構形式：膜片分為連桿式和不同形狀的整片式，如：連續多邊環形、圓環形、分離連桿形、輪輻形、成型膜片，波形膜片等，其材質常見有304不銹鋼，316及316L材質。
友情提示：在膜片聯軸器的實際應用中，大部分多采用直聯結構和鉚接，其薄弱部位之一是膜片組部位，在膜片組、軸套和壓墊之間采用的是直聯結構。
八、采購舉例說明
JMI6型膜片聯軸器
主動端：軸孔直徑d=48mm,軸孔長度L=112mm
從動端：軸孔直徑d=63mm,軸孔長度L=84mm

即JMI6-48*112/63*84
在默認情況下Y型軸孔A型鍵槽是可忽略不寫的，其它軸孔及鍵槽型式請注明：
JMI6-J48*112/ZC63*84
九、零部件材質
1、膜片聯軸器中的聯軸器材質：ZG45，45#圓鋼，40Cr鍛件，42Cr鍛件。
2、膜片聯軸器中的膜片：304不銹鋼，310、316和316L材質
3、膜片聯軸器中的螺栓：鉸制孔螺栓，高強螺母，鎖緊螺母
