前面有介紹GICL型，GIICL型系列鼓形齒式聯軸器，其作用相近，主要在結構上的區別就是內齒圈的寬窄。今天給大家介紹的是在同一個型號上內齒圈同樣有寬窄，它就是GCLD型的，兩端的內齒圈高度不同。

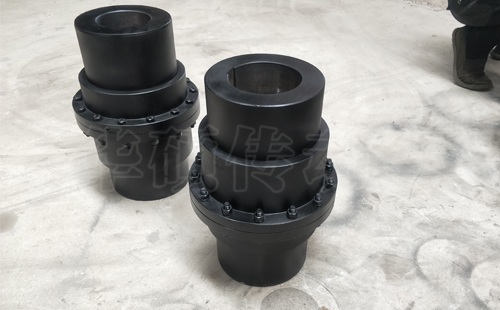

一、產品概述：該鼓型齒式聯軸器用于聯接電機與機械兩水平軸向傳動軸系。
二、產品型號：GCLD型電機軸伸鼓形齒式聯軸器JB/T8854.1具體型號
GCLD1、GCLD2、GCLD3、GCLD4、GCLD5、GCLD6、GCLD7、GCLD8、GCLD9、GCLD10
三、產品型式：GCLD型，GIICLD型
四、執行標準：JB/T8854.1-2001
五、基本結構：內齒圈，外齒圈，鉸制孔螺栓，壓蓋，螺栓，墊圈，螺母，O型圈，密封圈
六、鼓形齒式聯軸器軸孔和鍵槽型式及尺寸按GB/T3852的規定，其鍵槽型式有A、B、B1、C型，軸孔組成有Y/J1,Z1/J1,J1/J1,J1/Y,Z1/Y
七、產品特性：GCLD型鼓形齒式聯軸器允許正、反方向回轉，可將任一側外齒軸套作為主動輸入端，傳遞公稱轉矩為1120～50000 N·m。 為增強潤滑密封效果、減少零件數量，提高運行可靠性，特別建議選用密封端蓋與內齒圈作成一體的整體結構型式。
八、工作溫度：-20-+80℃
九：友情提示：該鼓型齒聯軸器技術要求按JB/T8854.2-2001規定，其聯軸器潤滑脂用量按標準規格執行。
十、產品優越性：GCLD型鼓形齒式聯軸器允許正、反方向回轉，可將任一側外齒軸套作為主動輸入端。
十一、聯軸器的標志，包裝盒貯存按JB/T8854.2規定。

該鼓型齒式聯軸器圖紙及規格參數可點擊該地址進入：http://www.891b.com/tz/9-67-2.html
