齒式聯軸器中常見的為直齒式聯軸器和鼓形齒式聯軸器，雖然網上及很多資料里說直齒式聯軸器逐步被鼓形齒聯軸器所淘汰，但是有些工況條件還是離不開的，直齒式聯軸器具有大扭矩性能。進入正題，今天就帶大家認識一下直齒式聯軸器：

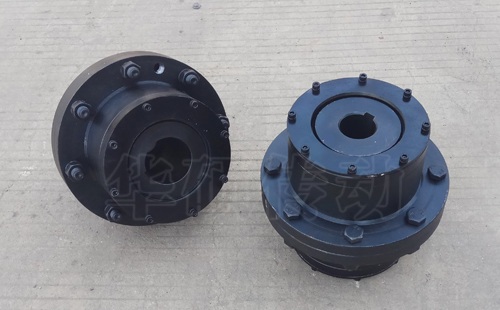

一、產品簡要說明：直齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等部件組成，以實現連接兩軸傳遞運動和轉矩。
二、產品型號：CL1、CL2、CL3、CL4、CL5、CL6、CL7、CL8、CL9、CL10、CL11、CL12、CL13、CL14、CL15、CL16、CL17、CL18、CL19
三、產品型式：CL型，CLZ型
四、產品特性：CL型齒式聯軸器屬于可移式剛性聯軸器，具有一定補償兩軸相對偏移的性能,傳遞公稱扭矩為710-1000000N.m
五、基本結構：內齒圈，外齒圈，鉸制孔螺栓，墊圈，螺母（CLZ型一個內齒圈，一個外齒圈及半聯聯軸器）
六、聯軸器軸孔型式：Y型，J型，J1型，Z型（軸孔和鍵槽按標準GB/T3852-2008）
七、適用環境：適用于低速重載工況，如冶金、礦山、起重運輸?shù)刃?業、也適用于石油、化工、通用機械等各類重型機械的軸系傳動。
八、技術標準JB/ZQ4218-86
九、齒式聯軸器類型A型（CL1-CL7）,B型（CL8-CL19）
十、CL型齒式聯軸器基本性能參數有：
型號大小CL1-CL19
許用轉矩T：710-1000000N.m
許用轉速n：3780-300r/min
軸孔直徑d：18-560mm
軸孔長度L：52-800mm
聯軸器外徑D：170-1250mm
兩半聯軸器間隙2.5-15mm
重量：7.96-4808kg
