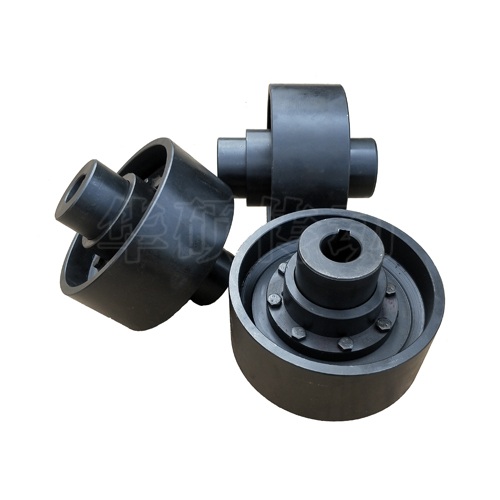

【產品名稱】NGCL型制動輪鼓型齒式聯軸器，NGCLZ型帶制動輪鼓型齒式聯軸器
【產品型號】NGCL型，NGCLZ型
【產品類型】鼓型齒式聯軸器
【產品結構】內外齒圈，半聯軸器，，制動輪，鉸制孔螺栓，螺母，彈墊等
【產品材質】45#，ZG35，42Crmo，40Crom
【產品應用】NGCL型制動輪齒式聯軸器特別適用于低速重載工況，如冶金、礦山、起重運輸?shù)刃袠I(yè)、也適用于石油、化工、通用機械等各類機械的軸系傳動。
【產品規格】
型號規格：NGCL1-NGCL14,NGCLZ1-NGCLZ14
公稱扭矩：355-100000N.m
許用轉速：4000-950r/min
軸孔直徑：20-250mm
軸孔長度：38-410mm
制動輪：160-800mm
制動輪寬度：68-335mm
聯軸器外徑：103-462mm

NGCLZ型帶制動輪鼓型齒聯軸器其結構與NGCL相似，不同的是:NGCL型為雙齒制動輪，NGCLZ型為半齒（也就是說一邊為內齒圈和外齒圈，一邊不帶齒）

【產品性能】鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能 力，延長使用壽命。有A型、B型兩種型式，A型適用于NGCL1～NGCL13型，B型適用于NGCL14型。
【產品圖紙】
【注意事項】帶制動輪鼓型齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。
