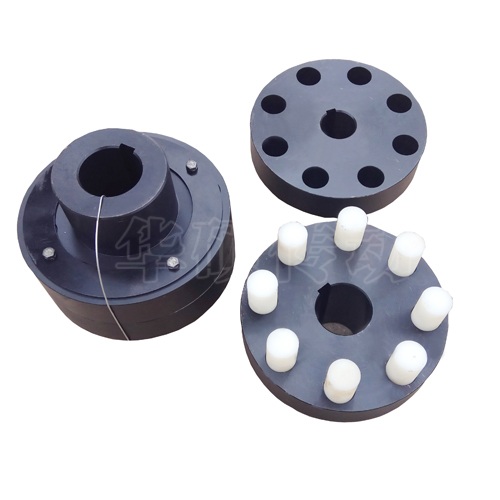

【產品名稱】HL型彈性柱銷聯軸器，HLL型帶制動輪彈性柱銷聯軸器
【產品型號】HL型，HLL型（新標LX型，LXZ型制動輪）
【產品類型】撓性聯軸器（彈性聯軸器）
【產品結構】主從動端半聯軸器，尼龍柱銷，擋板，高強螺栓
【產品材質】45#鋼，304不銹鋼，ZG35，42Crmo
【產品應用】?jī)H適用于要求很低的中速傳動軸系,不宜用于低速成重載及具有強烈沖擊和振動較大的傳動軸系其強度條件就。
【產品規格】
HLL型帶制動輪彈性柱銷聯軸器《GB5014-85》
型號大?。篐LL1-HLL15
公稱轉矩Tn：315-25000N.m
許用轉速n：5600-710r/min
軸孔直徑d：25-180mm
軸孔長度L：60-302mm
制動輪直徑：200-800，寬度：85-335mm
聯軸器外徑D：120-480mm
間隙S：2.5
重量范圍：11-504Kg

HL型彈性柱銷聯軸器《GB5014-85》
型號大?。篐L1-HL14
聯軸器外徑D：90-880mm
間隙S：2.5mm
許用軸孔d：16-400mm
軸孔長度L：30-550mm
公稱轉矩Tn：315-160000N.m
許用轉速n：7100-850r/min
轉動慣量：0.0064-4318kg.㎡
重量范圍：2-1956kg
工作溫度:-20 ～+80℃
【產品圖紙】
【注意事項】彈性元件（柱銷）的材料一般選用尼龍，有微量補償兩軸線偏移能力，彈性件工作時受剪切，工作可靠性略差。
