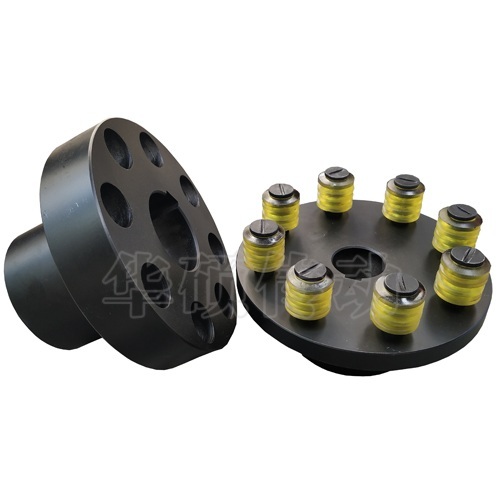

【產品名稱】TL型彈性套柱銷聯軸器、TLL型帶制動輪彈性套柱銷聯軸器
【產品型號】TL型，TLL型（新標LT型，LTZ型制動輪）
【產品類型】撓性聯軸器（彈性聯軸器）
【產品結構】主從動端半聯軸器，彈性套，靠背銷，鋼圈，彈墊，螺母，制動輪等
【產品材質】45#鋼，ZG35，鍛件，42Crmo
【產品應用】適用于高速，安裝底座剛性好、對中精度較高、沖擊載荷不 大、對減振要求不高的中小功率水泵等傳動。
【產品規格】
TLL型帶制動輪彈性套柱銷聯軸器《GB4323-84》
型號大?。篢LL1-TLL9
公稱扭矩Tn：125-16000N.m
許用轉速n：3800-1000r/min
軸孔直徑d：30-170mm
軸孔長度L：60-302mm
制動輪大?。褐睆剑?00-710，寬度：85-298mm
聯軸器外徑D：130-600mm
間隙S：5mm
重量范圍：8.3-576.8Kg

TL型彈性套柱銷聯軸器《GB4323-84》
型號規格：TL1-TL13
聯軸器外徑D：71-600mm
間隙S：3mm
許用軸孔d：10-220mm
軸孔長度L：25-352mm
公稱轉矩Tn：6.3-16000N.m
許用轉速n：8800-1150r/min
轉動慣量：0.0004-16Kg.㎡
重量范圍：1.16-425.8kg
工作溫度：-20~70℃
【產品圖紙】
【注意事項】彈性套工作是受壓縮變形，由于彈性套的厚度較薄，體積小，彈性變形有限，所以彈性套柱銷聯軸器雖可補償軸線位移和彈性，但軸線位移許用補償量較少，彈性較弱。
