前面說到WG系列有一個是帶制動輪的WGZ型的，同樣GCL系列里也有一個系列產品帶制動輪NGCL型、NGCLZ型。

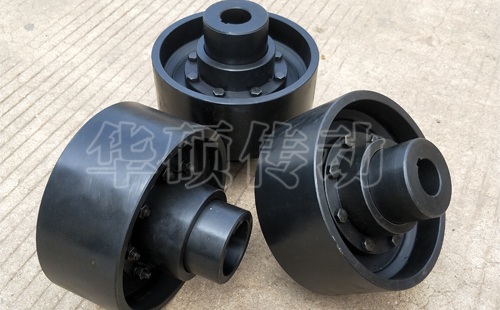

一、產品介紹：NGCL型帶制動輪鼓形齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器及制動輪等零件組成。
二、產品型號：
NGCL型帶制動輪鼓形齒式聯軸器JB/ZQ4644-97具體型號
NGCL1、NGCL2、NGCL3、NGCL4、NGCL5、NGCL6、NGCL7、 NGCL8、NGCL9、NGCL10、NGCL11、NGCL12、NGCL13、NGCL14
NGCLZ帶制動輪鼓形齒式聯軸器具體型號
NGCLZ1、NGCLZ2、NGCLZ3、NGCLZ4、NGCLZ5、NGCLZ6、 NGCLZ7、NGCLZ8、NGCLZ9、NGCLZ10、NGCLZ11、NGCLZ12、NGCLZ13、 NGCLZ14
三、產品型式：A型NGCL1-NGCL13,B型NGCL14
四、執行標準：JB/ZQ4644-1997
五、基本結構組成：內齒圈，外齒圈，制動輪，鉸制孔螺栓，壓蓋，螺栓，墊圈，螺母，O型圈，密封圈
六、鼓形齒式聯軸器軸孔和鍵槽型式及尺寸按GB/T3852的規定，其鍵槽型式有A、B、B1、C型，軸孔組成有Y/J1,Z1/J1,J1/J1,J1/Y,Z1/Y
七、產品特性：鼓形齒聯軸器可允許較大的角位移，可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬的接觸狀態，并具有剎車制動作用。
八、該NGCL型帶制動輪鼓形齒式聯軸器基本參數尺寸如下：
型號大?。篘GCL1-NGCL14
公稱轉矩Tn：355-100000N.m
許用轉速n：4000-1050r/min
軸孔直徑d：20-250mm
軸孔長度L：62-410mm
聯軸器外徑D：103-462mm
制動輪直徑：160-800mm
制動輪寬度：68-335mm
轉動慣量I：0.07-105.9kg.㎡
重量范圍：8-850Kg
九、友情提示：NGCLZ型帶制動輪鼓型齒聯軸器其結構與NGCL相似，不同的是:NGCL型為雙齒制動輪，NGCLZ型為半齒（也就是說一邊為內齒圈和外齒圈，一邊不帶齒）
十、訂貨舉例說明：
NGCL6型帶制動輪鼓型齒式聯軸器
主動端：J1型軸孔、A型鍵槽，軸孔直徑56mm、軸孔長度84mm
從動端：Y型軸孔、A型鍵槽，軸孔直徑85mm、軸孔長度172mm
即WGP5-J1A56×84/YA85×172  制動輪直徑250mm

該鼓型齒式聯軸器圖紙及規格參數可點擊該地址進入：http://www.891b.com/index.php/list/14
