在非金屬彈性元件聯軸器種類中，最近兩年有幾款產品銷售火熱進而帶動其元件也大賣，其中一型號名稱為H型塊彈性聯軸器，H形塊聯軸器。

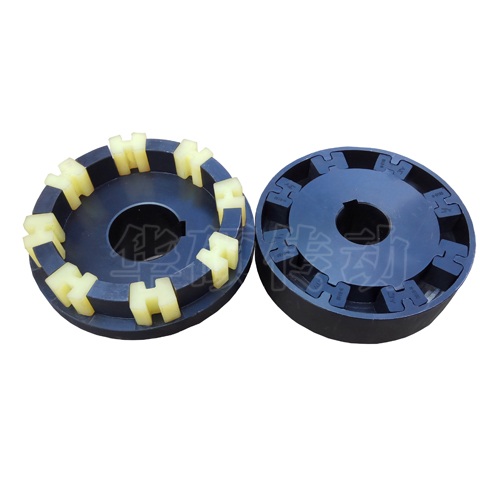

一、H形塊彈性聯軸器是利用若干個H形狀的彈性件，并將主從動端半聯軸器的凸塊對應插入H形彈性元件之間，實現兩半聯軸器的聯接。
二、具體產品型式：
HTLA型H形彈性塊聯軸器、HTLB型H形彈性塊聯軸器、HTLC型H形彈性塊聯軸器、 HTLD型H形彈性塊聯軸器、HTLE型H形彈性塊聯軸器
三、執行標準：JB/T5511-2006
四、基本結構組成：凸爪聯軸器，凹槽聯軸器，H形塊（HTLA型）爪盤+中間套（HTLE型），制動輪（HTLZ型）
五、H形塊彈性聯軸器基本性能：結構簡單，尺寸緊湊，拆卸方便，具有一定補償兩軸相對偏移，減震和緩沖性能。
六、選購參考：工作溫度為-30～80℃，傳遞公稱轉矩為18～63000N·m。
七、構成形式：
HTLA型——基本型；
HTLB型——方便拆卸型
HTLC型、HTLD型——帶制動輪型；
HTLE型——帶中間軸套型。
八、訂貨舉例說明
H形彈性塊聯軸器標記示例：HTLA5型彈性聯軸器
主動端：Y型軸孔，A型鍵槽，d1=35mm，L=82mm
從動端：Y型軸孔，A型鍵槽，d2=35mm，L=82mm
HTLA5聯軸器 35*82  JB/T5511-2006
九、H形塊性能：常見材質為聚氨酯，該彈性體產品特有的耐磨、耐油、耐酸堿、耐老化等化學性能和耐撕裂、耐沖擊、高彈性、吸振力強，負載支撐容量大等物理性能
