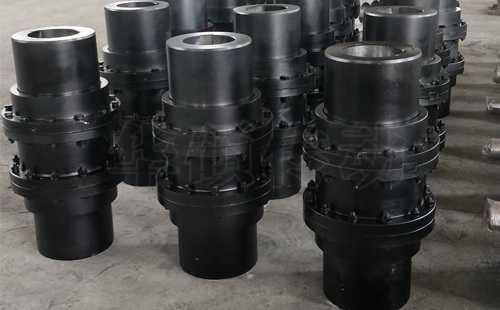

鼓型齒式聯軸器型號種類比較多,市場常見的除了前面介紹的幾種,今天還給大家介紹的一個WG系列鼓型齒式聯軸器,該系列里普通型,帶制動盤,帶制動輪,帶加長軸最為常見,同樣屬于無彈性元件撓性聯軸器一類。
一、產品簡述:該傳動件同樣適用于其他鼓型齒式聯軸器結構,由齒數相同的內外齒圈組成,并通過鉸制孔螺栓聯接然后聯接兩個設備軸系傳動轉矩和運動。
二、產品型號:
WG型鼓形齒式聯軸器JB/ZQ4186-97具體型號
WG1、WG2、WG3、WG4、WG5、WG6、WG7、WG8、WG9、WG10、WG11、WG12、WG13、WG14、WG15、WG16、WG17、WG18、WG19、WG20、WG21、WG22、WG23、WG24
WGZ型帶制動輪鼓形齒式聯軸器JB/T7003-93具體型號
WGZ1、WGZ2、WGZ3、WGZ4、WGZ5、WGZ6、WGZ7、WGZ8、WGZ9、WGZ10、WGZ11、WGZ12、WGZ13、WGZ14
WGP型帶制動盤鼓形齒式聯軸器JB/T7001-93具體型號
WGP1、WGP2、WGP3、WGP4、WGP5、WGP6、WGP7、WGP8、WGP9、WGP10、WGP11、WGP12、WGP13、WGP14
WGT型接中間套鼓形齒式聯軸器JB/T7004-93具體型號
WGT1、WGT2、WGT3、WGT4、WGT5、WGT6、WGT7、WGT8、WGT9、WGT10、WGT11、WGT12、WGT13、WGT14、WGT15、WGT16、WGT17、WGT18、WGT19、WGT20、WGT21、WGT22、WGT23、WGT24
WGC型垂直安裝鼓形齒式聯軸器JB/T7002-93具體型號
WGC1、WGC2、WGC3、WGC4、WGC5、WGC6、WGC7、WGC8、WGC9、WGC10、WGC11、WGC12、WGC13、WGC14
三、產品型式:大家可以從具體產品型號里確定了,市場采購居多的就這五種。其型式統一有I型和II型。這個需要從產品規格參數里找區別。下面有引導大家進入該系列產品的圖紙規格參數表頁面的。
四、執行標準:JB/ZQ4186-97(WG)JB/T7002-93(WGC)JB/T7004-93(WGT型,WGP型)
五、基本結構組成:內齒圈,外齒圈,鉸制孔螺栓,壓蓋,螺栓,墊圈,螺母,O型圈,密封圈(WGP型號帶制動盤),(WGZ型號帶制動輪),(WGT型號帶加長軸)
六、鼓形齒式聯軸器軸孔和鍵槽型式及尺寸按GB/T3852的規定,其鍵槽型式有A、B、B1、C型,軸孔組成有Y/J1,Z1/J1,J1/J1,J1/Y,Z1/Y
七、產品特性:WG系列產品滿足了市場需要,即可改進剎車制動的(不論是制動輪還是制動盤式的)也可以滿足長距離聯接(WGT型)還有垂直安裝(WGC型)
八、工作溫度:-20~100℃,扭矩范圍:800-180000N.m(具體選型,具體參考)
九:技術要求:該鼓型齒聯軸器技術要求按JB/T8854.2-2001規定,其聯軸器潤滑脂用量按標準規格執行。
該鼓型齒式聯軸器圖紙及規格參數可點擊該地址進入:http://www.891b.com/index.php/list/8/page/2
