JSS型蛇形彈簧聯軸器圖紙

JSS型蛇形彈簧聯軸器圖紙及外形安裝尺寸JSS型雙法蘭蛇形彈簧聯軸器基本參數和主要尺寸（JB/T8869-2000）/mm型號公稱轉矩Tn/N·m許用轉速[n]···

產品詳情：

JSS型蛇形彈簧聯軸器圖紙及外形安裝尺寸

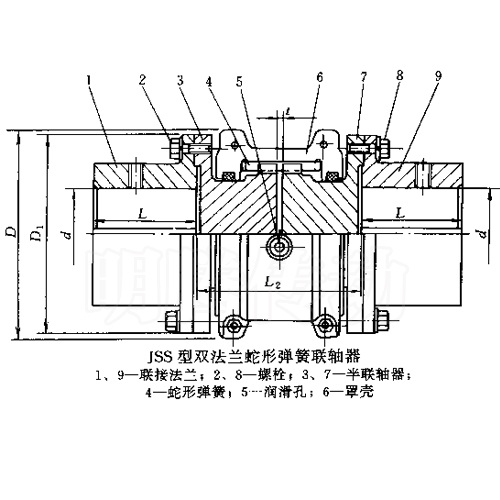

JSS型雙法蘭蛇形彈簧聯軸器圖紙

JSS型雙法蘭蛇形彈簧聯軸器基本參數和主要尺寸（JB/T8869-2000）/mm

型號	公稱轉 矩T_n/ N·m	許用轉 速[n] /r·min^-1	軸孔直徑d	L	兩軸端距離L₂		D	D₁	間隙 t	質量m (無孔) /kg	潤滑油/kg
					最小	最大
JSS1	45	3600	18、19	35	89	203	97	86	5	3.86	0.0272
			20、22、24
			25、28
			30、32、35
JSS2	140		22、24	42		216	106	94		5.26	0.0408
			25、28
			30、32、35、38
			40、42
JSS3	224		25、28	54			114	112		8.44	0.0544
			30、32、35、38
			40、42、45、48、50、55、56
JSS4	400		32、35、38	60	111		135	125		12.5	0.068
			40、42、45、48、50、55
			60、63、65
JSS5	630		40、42、45、48、50、55、56	73	127	300	148	144		19.6	0.0862
			60、63、65、70、71、75
			80
JSS6	900		48、50、55、56	80			159	152		24.6	0.113
			60、63、65、70、71、75
			80、85
JSS7	1800		55、56	89	184	406	190	178		39.4	0.172
			60、63、65、70、71、75
			80、85、90、95
JSS8	3150		65、70、71、75	102			211	209		60.3	0.254
			80、85、90、95
			100、110
JSS9	5600	2440	75	90	203	406	251	250	6	98.9	0.426
			80、85、90、95
			100、110、120、125
			130
JSS10	8000	2250	80、85、90、95	104	210		270	276		137	0.508
			100、110、120、125
			130、140、150
JSS11	12500	2025	90、95	120	246		308	319	10	196	0.735
			100、110、120、125
			130、140、150
			160、170
JSS12	18000	1800	110、120、125	135	257		346	346		259	0.907
			130、140、150
			160、170、180
			190
JSS13	25000	1650	120、125	152	267		384	386		340	1.13
			130、140、150
			160、170、180
			190、200
JSS14	35500	1500	100、110、120、125	173	345	371	453	426		442.7	1.95
			130、140、150
			160、170、180
			190、200、220
			240、250
JSS15	50000	1350	110、120、125	186	356	406	501	457		552.06	2.81
			130、140、150
			160、170、180
			190、200、220
			240、250、260
			280
JSS16	63000	1220	125	220	384	444	566	527		836.27	3.49
			130、140、150
			160、170、180
			190、200、220
			240、250、260
			280、300、320
JSS17	90000	1100	100、110、120、125	249	400	491	630	591		1099.58	3.77
			130、140、150
			160、170、180
			190、200、220
			240、250、260
			280、300、320
JSS18	125000	1050	110、120、125	276	411	508	676	660		1479.59	4.4
			130、140、150
			160、170、180
			190、200、220
			240、250、260
			280、300、320
			340、360
JSS19	160000	900	110、120、125	305	444	576	757	711		1856.86	5.63
			130、140、150
			160、170、180
			190、200、220
			240、250、260
			280、300、320
			340、360、380

注：1.若軸孔型式按GB/T5272與制造廠協商。

2.質量是無孔的計算近似值。
