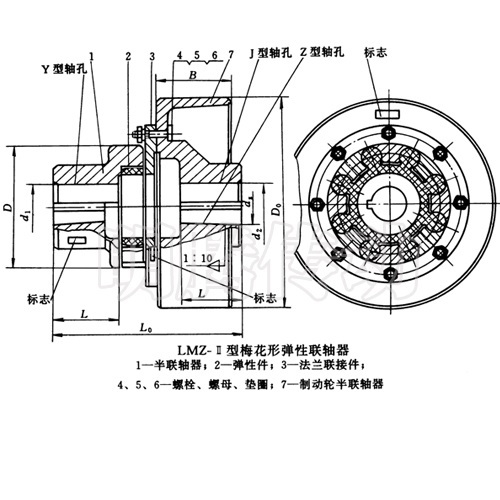

型號 | 公稱轉(zhuǎn)矩Tn /N·m | 許用 轉(zhuǎn)速 [n]/ r·min-1 | 軸孔直徑 d1、d2、dz | L | L0 | D0 | B | D | 彈性件 型號 | 質(zhì)量 m/kg | 轉(zhuǎn)動慣 量I /kg·m2 |
彈性件硬度 |
a(HA) | b(HD) |
80±5 | 60±5 |
LMZ5-Ⅱ-160 | 250 | 400 | 4750 | 25、28、30、32、35、38、40、 42、45 | 50 | 188.5 | 160 | 70 | 105 | MT5-a MT5-b | 5.181 | 0.015 |
LMZ5-Ⅱ-200 | 3800 | 25、28、30、32、35、38、40、 42、45 | 203.5 | 200 | 85 | 6.543 | 0.039 |
LMZ6-Ⅱ-200 | 400 | 710 | 30、32、35、38、40、42、45 | 55 | 215 | 125 | MT6-a MT6-b | 9.107 | 0.044 |
LMZ7-Ⅱ-200 | 630 | 1120 | 35*、38*、40*、42*、45、48、 50、55、56 | 60 | 227 | 145 | MT7-a MT7-b | 12.313 | 0.053 |
LMZ7-Ⅱ-250 | 3050 | 35*、38*、40*、42*、45、48、 50、55、56 | 257 | 250 | 105 | 14.284 | 0.119 |
LMZ8-Ⅱ-250 | 1120 | 2240 | 45*、48*、50、55、56、60、 63、65 | 70 | 270 | 170 | MT8-a MT8-b | 19.376 | 0.14 |
LMZ8-Ⅱ-315 | 2400 | 45*、48*、50、55、56、60、 63、65 | 300 | 315 | 135 | 24.024 | 0.366 |
LMZ9-Ⅱ-315 | 1800 | 3550 | 50*、55*、56*、60、63、65、 70、71、75、80 | 80 | 319 | 200 | MT9-a MT9-b | 32.161 | 0.404 |
LMZ9-Ⅱ-400 | 1900 | 50*、55*、56*、60、63、65、 70、71、75、80 | 354 | 400 | 170 | 40.182 | 1.086 |
LMZ10-Ⅱ-400 | 2800 | 5600 | 60*、63*、65*、70、71、75、 80、85、90、95、100 | 90 | 369 | 230 | MT10-a MT10-b | 50.722 | 1.17 |
LMZ10-Ⅱ-500 | 1500 | 60*、63*、65*、70、71、75、 80、85、90、95、100 | 423 | 500 | 210 | 64.14 | 3.004 |
LMZ11-Ⅱ-500 | 4500 | 9000 | 70*、71*、75*、80*、85*、 90、95、100、110、120 | 100 | 448 | 260 | MT11-a MT11-b | 81.745 | 3.195 |
LMZ12-Ⅱ-630 | 6300 | 12500 | 1200 | 80*、85*、90*、95*、100、 110、120、125、130 | 115 | 523 | 630 | 265 | 300 | MT12-a MT12-b | 133.8 | 9.044 |
LMZ13-Ⅱ-710 | 11200 | 2000 | 1050 | 90*、95*、100*、110*、 120*、125*、130、140、150 | 125 | 583 | 710 | 300 | 360 | MT13-a MT13-b | 195.93 | 16.49 |
LMZ14-Ⅱ-800 | 12500 | 25000 | 950 | 100*、110*、120*、125*、 130*、140*、150、160 | 135 | 633 | 800 | 340 | 400 | MT14-a MT14-b | 294.51 | 37.98 |
