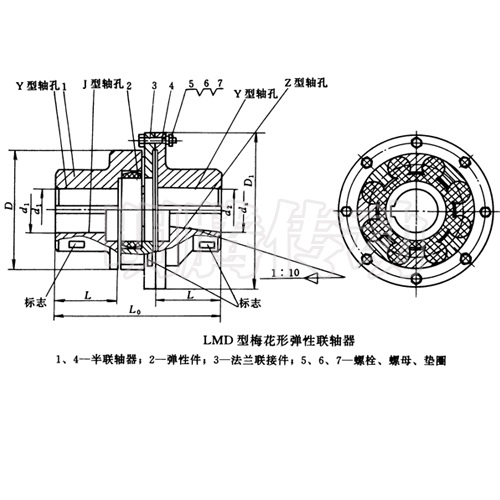

LMD型梅花形彈性聯軸機基本參數和主要尺寸(GB/T5272)
型號 | 公稱轉矩Tn /N·m | 許用 轉速 [n]/ r·min-1 | 軸孔直徑 d1、d2、dz | L | L0 | D | D1 | 彈性 件型號 | 質量 m/kg | 轉動慣 量I/ kg·m2 | |
彈性件硬度 | |||||||||||
a(HA) | b(HD) | ||||||||||
80±5 | 60±5 | ||||||||||
LMD1 | 25 | 45 | 8500 | 12、14、16、18、19、20、22、 24、25 | 35 | 92 | 50 | 90 | MT1-a MT1-b | 1.206 | 0.00082 |
LMD2 | 50 | 100 | 7600 | 16、18、19、20、22、24、25、 28、30 | 38 | 101.5 | 60 | 100 | MT2-a MT2-b | 1.648 | 0.0014 |
LMD3 | 100 | 200 | 6900 | 20、22、24、25、28、30、32 | 40 | 110 | 70 | 110 | MT3-a MT3-b | 2.357 | 0.0024 |
LMD4 | 140 | 280 | 6200 | 22、24、25、28、30、32、35、 38、40 | 45 | 122 | 85 | 125 | MT4-a MT4-b | 3.556 | 0.005 |
LMD5 | 350 | 400 | 5000 | 25、28、30、32、35、38、40、 42、45 | 50 | 138.5 | 105 | 150 | MT5-a MT5-b | 6.361 | 0.0135 |
LMD6 | 400 | 710 | 4100 | 30、32、35、38、40、42、45、48 | 55 | 155 | 125 | 185 | MT6-a MT6-b | 10.768 | 0.0329 |
LMD7 | 630 | 1120 | 3700 | 35*、38*、40*、42*、45、48、 50、55 | 60 | 172 | 145 | 205 | MT7-a MT7-b | 15.302 | 0.0581 |
LMD8 | 1120 | 2240 | 3100 | 45*、48*、50、55、56、60、63、65 | 70 | 195 | 170 | 240 | MT8-a MT8-b | 22.717 | 0.1175 |
LMD9 | 1800 | 3550 | 2800 | 50*、55*、56*、60、63、65、 70、71、75、80 | 80 | 224 | 200 | 270 | MT9-a MT9-b | 34.439 | 0.233 |
LMD10 | 2800 | 5600 | 2500 | 60*、63*、65*、70、71、75、 80、85、90、95、100 | 90 | 248 | 230 | 305 | MT10-a MT10-b | 51.358 | 0.459 |
LMD11 | 4500 | 9000 | 2200 | 70*、71*、75*、80*、85*、90、95、 100、110、120 | 100 | 284 | 260 | 350 | MT11-a MT11-b | 81.302 | 0.977 |
LMD12 | 6300 | 12500 | 1900 | 80*、85*、90*、95*、100、 110、120、125、130 | 115 | 321 | 300 | 400 | MT12-a MT12-b | 115.53 | 1.751 |
LMD13 | 11200 | 20000 | 1600 | 90*、95*、100*、110*、120*、125*、 130、140、150 | 125 | 348 | 360 | 460 | MT13-a MT13-b | 161.79 | 3.366 |
LMD14 | 12500 | 25000 | 1500 | 100*、110*、120*、125*、130*、 140*、150、160 | 135 | 358 | 400 | 500 | MT14-a MT14-b | 196.30 | 4.867 |
