GICLZ型鼓形齒式聯軸器圖紙

GⅠCLZ型接中間軸鼓形齒式聯軸器外形及安裝尺寸（JB/T8854.3-99）GⅠCLZ型鼓形齒式聯軸器基本參數和主要尺寸（JB/T8854.3-99）/mm型···

產品詳情：

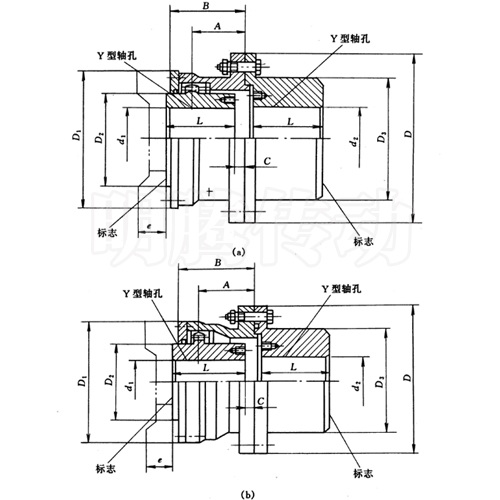

GⅠCLZ型接中間軸鼓形齒式聯軸器外形及安裝尺寸（JB/T8854.3-99）
GICLZ型鼓形齒式聯軸器圖紙

GⅠCLZ型鼓形齒式聯軸器基本參數和主要尺寸（JB/T8854.3-99）/mm

型號	公稱轉矩T_n /N·m	許用轉速 [n]/r·min^-1	軸孔直徑 d₁、d₂	軸孔長度L	D	D₁	D₂	D₃	B	A	C	e	潤滑脂用量 /mL	質量 m/kg	轉動慣量 I/kg·m²
				Y
GⅠCLZ1	630	4000	16、18、19	42	125	95	60	80	57	37	20	30	30	5.4	0.0084
			20、22、24	52							10
			25、28	62							2.5
			30、32、35、38	82
			40、42、45、48、50*	112
GⅠCLZ2	1120	4000	25、28	62	144	120	75	95	67	44	10.5	30	60	9.2	0.018
			30、32、35、38	82							2.5
			40、42、45、48、50、55、56*	112
			60*	142
GⅠCLZ3	2240	4000	30、32、35、38	82	174	140	95	115	77	53	3	30	80	16.4	0.0427
			40、42、45、48、50、55、56	112
			60、63、65、70*、	142
GⅠCLZ4	3550	3600	32、35、38	82	196	165	115	130	89	62	14	30	90	22.7	0.076
			40、42、45、48、50、55、56	112							3
			60、63、65、70、71、75	142
			80*	172
GⅠCLZ5	5000	3300	40、42、45、48、50、55、56	112	224	183	130	150	99	71	3	30	140	36.2	0.0149
			60、63、65、70、71、75	142
			80、85、90	172
GⅠCLZ6	7100	3000	48、50、55、56	112	241	200	145	170	109	80	6	30	200	46.2	0.24
			60、63、65、70、71、75	142							4
			80、85、90、95*	172
			100*	212
GⅠCLZ7	10000	2680	60、63、65、70、71、75	142	260	230	160	190	122	90	4	30	290	68.4	0.43
			80、85、90、95	172
			100、110、120	212
GⅠCLZ8	14000	2500	65、70、71、75	142	282	245	175	210	132	96	5	30	350	81.1	0.61
			80、85、90、95	172
			100、110、120*	212
			130*	252
GⅠCLZ9	18000	2350	70、71、75	142	314	270	200	225	142	104	10	30	370	100.1	0.94
			80、85、90、95	172							5
			100、110、120、125	212
			130、140	252
GⅠCLZ10	31500	2150	80、85、90、95	172	346	300	220	250	165	124	5	30	500	147.1	1.67
			100、110、120、125	212
			130、140、150*	252
			160*	302
GⅠCLZ11	40000	1880	100、110、120	212	380	330	260	285	180	133	6	40	650	206.3	2.98
			130、140、150	252
			160、170、180	302
GⅠCLZ12	56000	1680	120	212	442	380	290	325	208	156	6	40	1100	284.5	5.31
			130、140、150	252
			160、170、180	302
			190、200	352
GⅠCLZ13	80000	1530	140、150	252	482	420	320	360	238	182	7	40	1600	402	9.16
			160、170、180	302
			190、200、220*	352
GⅠCLZ14	112000	1300	160、170、180	302	520	465	360	410	266	207	8	40	2300	582.2	15.92
			190、200、220	352
			240、250	410
GⅠCLZ15	160000	1180	190、200、220	352	580	510	400	450	278	214	10	40	2600	778.2	25.79
			240、250、260*	410
			280*	470
GⅠCLZ16	250000	1000	200、220	352	680	595	465	500	320	250	10	50	4100	1071	46.89
			240、250、260	410
			280、300、320	470
GⅠCLZ17	280000	980	220	352	720	645	495	530	336	256	10	50	5100	1210	60.59
			240、250、260	410
			280、300、320*	470
GⅠCLZ18	355000	900	240、250、260	410	775	675	520	540	351	262	10	50	6000	1475	81.75
			280、300、320	470
			340*	550
GⅠCLZ19	450000	830	260	410	815	715	560	580	372	280	10	50	6700	1603	101.57
			280、300、320	470
			340、360*	550
GⅠCLZ20	500000	790	280、300、320	470	855	755	585	600	393	297	13	50	8100	2033	140.03
			340、360、380*	550
GⅠCLZ21	630000	750	300、320	470	915	795	620	640	404	305	13	50	10500	2385	183.4
			340、360、380	550
			400*	650
GⅠCLZ22	710000	720	340、360、380	550	960	840	665	680	415	316	13	60	14000	2458	235.04
			400、420*	650
GⅠCLZ23	800000	680	360、380	550	1010	890	710	720	435	333	13	60	15000	3332	323.16
			400、420、450	650
GⅠCLZ24	1000000	650	380	550	1050	925	730	760	445	342	15	60	16500	3639	389.97
			400、420、450、480*	650
GⅠCLZ25	1120000	610	400、420、450、480、500*	650	1120	970	770	800	465	362	15	60	18000	4073	485.96
GⅠCLZ26	1250000	580	420、450、480、500	650	1160	990	800	850	475	366	15	60	19000	4527	573.64
			530*	800
GⅠCLZ27	1400000	560	450、480、500	650	1210	1060	850	900	479	369	15	70	23000	5485	789.74
			530、560*	800
GⅠCLZ28	1600000	540	480、500	650	1250	1080	890	960	517	402	20	70	24000	6050	960.26
			530、560、600*	800
GⅠCLZ29	2240000	520	500	650	1340	1200	960	1010	517	396	20	80	26000	7090	1268.98
			530、560、600、630*	800
GⅠCLZ30	2800000	500	560、600、630	800	1390	1240	1005	1070	525	403	20	80	30000	9264	1822.02

注：1.聯軸器質量和轉動慣量是按各型號中最小軸孔直徑和最大軸孔長度計算的近似值。

2.D₂≥465mm，其O形圈采用圓形斷面橡皮條粘結而成。

3.表中標有“*”號的軸孔尺寸只適于d_Z選用。
