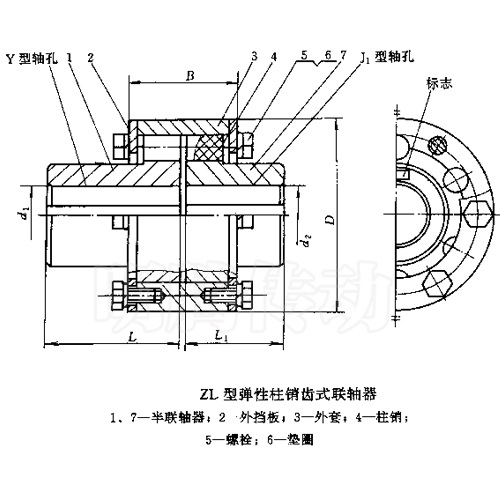

ZL型彈性柱銷齒式聯軸器圖紙

ZL型彈性柱銷齒式聯軸器GB/T5015-85具體型號ZL型彈性柱銷齒式聯軸器、ZLD型彈性柱銷齒式聯軸器、ZLZ型彈性柱銷齒式聯軸器、ZLL型彈性柱銷齒式聯軸···

產品詳情：

ZL型彈性柱銷齒式聯軸器GB/T5015-85具體型號
ZL型彈性柱銷齒式聯軸器、ZLD型彈性柱銷齒式聯軸器、ZLZ型彈性柱銷齒式聯軸器、ZLL型彈性柱銷齒式聯軸器

ZL型彈性柱銷齒式聯軸器基本參數和主要尺寸（GB/T5015-85）/mm

型號	公稱轉 矩T_n /N·m	許用轉 速[n]/ r·min^-1	軸孔直徑 d₁、d₂	軸孔長度		D	B	轉動慣量I/ kg·m²	質量 m/kg
				Y型	J₁型
				L	L₁
ZL1	100	4000	12、14	32	27	76	42	0.86	0.0004
			16、18、19	42	30
			20、22、24	52	38
ZL2	250		16、18、19	42	30	92	50	3.23	0.003
			20、22、24	52	38
			25、28	62	44
			30、32	82	60
ZL3	630		25、28	62	44	118	69	0.011	6.57
			30、32、35、38	82	60
			40、42	112	84
ZL4	1600		40、42、45、48、50、55、56			158	89	0.046	14.8
			60	142	107
ZL5	4000		50、55、56	112	84	192	89	0.114	24.8
			60、63、65、70、71、75	142	107
			80	172	132
ZL6	6300	3300	60、63、70、71、75	142	107	230	111	0.28	42.5
			80、85、90、95	172	132
ZL7	10000	2900	70、71、75	142	107	260	113	0.56	66.3
			80、85、90、95	172	132
			100、110	212	167
ZL8	16000	2500	80、85、90、95	172	132	300	136	1.21	107.3
			100、110、120、125	212	167
			130	252	202
ZL9	25000	2300	90、95	172	132	335	149	1.98	140.9
			100、110、120、125	212	167
			130、140、150	252	202
ZL10	31500	2100	100、110、120、125	212	167	355	151	2.85	180.9
			130、140、150	252	202
			160、170	302	242
ZL11	40000	2000	110、120、125	212	167	380	170	3.9	219.3
			130、140、150	252	202
			160、170、180	302	242
ZL12	63000	1700	130、140、150	252	202	445	183	9.2	371.4
			160、170、180	302	242
			190、200	352	282
ZL13	100000	1500	150	252	202	515	218	15.6	470
			160、170、180	302	242
			190、200、220	352	282
			240	410	330
ZL14	125000	1400	170、180	302	242	560	218	27.8	708
			190、200、220	352	282
			240、250、260	410	330
ZL15	160000	1300	190、200、220	352	282	590	238	33.4	768
			240、250、260	410	330
			280、300	470	380
ZL16	250000	1000	220	352	282	695	262	69.9	1169
			240、250、260	410	330
			280、300、320	470	380
			340	550	450
ZL17	315000	950	240、250、260	410	330	768	282	122.7	1664
			280、300、320	470	380
			340、360、380	550	450
ZL18	400000	850	250、260	410	330	860	300	202.7	2193
			280、300、320	470	380
			340、360、380	550	450
			400、420	650	540
ZL19	630000	750	280、300、320	470	380	970	320	341.2	2901
			340、360、380	550	450
			400、420、440、450	650	540
ZL20	1000000	650	320	470	380	1156	351	710	4251
			340、360、380	550	450
			400、420、440、450、460、480、500	650	540
ZL21	1600000	530	380	550	450	1440	355	1948	7514
			400、420、440、450、460、480、500	650	540
			530、560、600、630	800	680
ZL22	2000000	500	420、440、450、460、480、500	650	540	1520	396	2931	10148
			530、560、600、630	800	680
			670、710、750	900	780
ZL23	2500000	460	480、500	650	540	1638	430	4379	13026
			530、560、600、630	800	680
			670、710、750	900	780
			800、850	1000	880

注：1.聯軸器轉動慣量和質量是近似值。

2.短時過載不得超過公稱轉矩T_n值的2倍。
