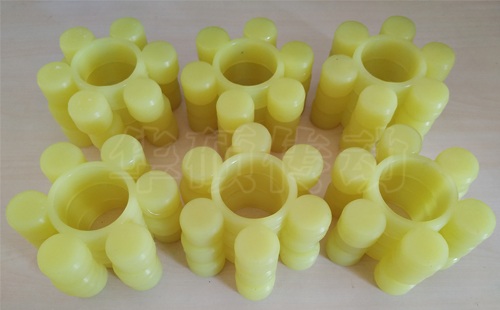

梅花彈性緩沖墊規格
發表時間：2021-10-20 09:40:44
?文章來源：華碩傳動機械 人氣：223
梅花彈性緩沖墊標準適用于大型設備和各種機械緩沖作用于傳動軸的聯接.
產品用途：本標準適用于大型設備和各種機械緩沖作用于傳動軸的聯接
扭 距：22.4—2500NM
磨 耗：< 0.05cm3 / 1.61km
產品硬度：95A ±5
標 準：GB5272-85
MT梅花形
| 型號 | D | D1 | d3 | d9 | d8 | d7 | d6 | h | 瓣數 | | MT1 | 48 | 30 | 19 | 23 | 25 | 16 | 18 | 12 | 4 | | MT2 | 68 | 48 | 28 | 34 | 36 | 18 | 20 | 18 | 6 | | MT3 | 82 | 60 | 34 | 42 | 44 | 20 | 22 | 18 | 6 | | MT4 | 100 | 72 | 42 | 51 | 54 | 25 | 28 | 20 | 6 | | MT5 | 122 | 90 | 52 | 62 | 65 | 29 | 32 | 25 | 6 | | MT6 | 140 | 104 | 64 | 74 | 78 | 33 | 36 | 30 | 6 | | MT7 | 166 | 130 | 90 | 100 | 105 | 33 | 36 | 30 | 8 | | MT8 | 196 | 156 | 100 | 112 | 117 | 37 | 40 | 35 | 8 | | MT9 | 225 | 180 | 115 | 130 | 135 | 42 | 45 | 35 | 10 | | MT10 | 255 | 205 | 140 | 154 | 160 | 46 | 50 | 45 | 10 | | MT11 | 295 | 245 | 170 | 187 | 195 | 46 | 50 | 50 | 10 | | MT12 | 356 | 300 | 215 | 235 | 245 | 51 | 56 | 55 | 12 | | MT13 | 391 | 335 | 250 | 275 | 285 | 51 | 56 | 55 | 12 |
|
