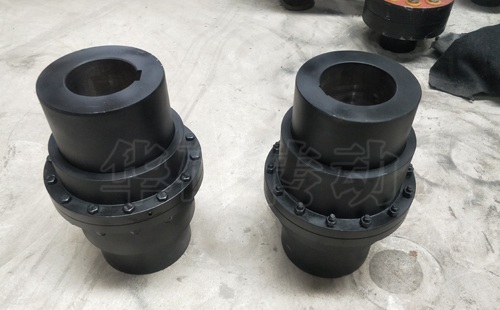

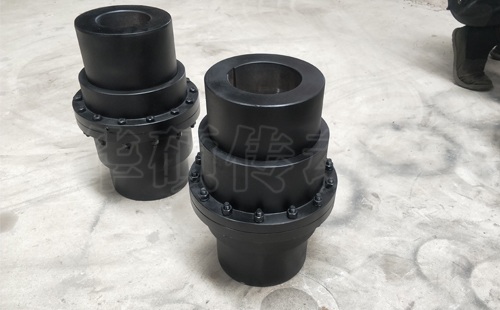

GIICLD型鼓形齒式聯軸器《JB/T8854.1-2001》該聯軸器適用聯接電機與機械兩水平軸線傳動軸系，具有良好的角向補償性能，工作溫度-20-+80℃，傳遞公稱轉矩為1.12-50kn.m

該鼓形齒式聯軸器的型式，基本參數和主要尺寸應符合相關國家標準。

型號大?。篏IICLD-GIICLD10

許用轉速n：4000-2100r/min

公稱扭矩Tn：11200-50000N.m

軸孔直徑d:25-200mm

軸孔長度L：82-352mm

聯軸器外徑D：127-362mm

重量：7.2-319Kg

GIICLD型鼓形齒式聯軸器的特點：

1、承載能力強。在相同的內齒套外徑和聯軸器   大外徑下，鼓形齒式聯軸器的承載能力平均比直齒式聯軸器提高15～20％。

2、角位移補償量大。當徑向位移等于零時，直齒式聯軸器的許用角位移為1o，而鼓形齒式聯軸器的許用角位移為1o30’，提高50％。在相同的模數、齒數、齒寬下，鼓形齒比直齒允許的角位移大。

3、鼓形齒面使內、外齒的接觸條件得到改善，避免了在角位移條件下直齒齒端棱邊擠壓，應力集中的弊端，同時改善了齒面摩擦、磨損狀況，降低了噪聲，維修周期長。

4、外齒套齒端呈喇叭形狀，使內、外齒裝拆十分方便。

5、傳動效率高達99.7%。
