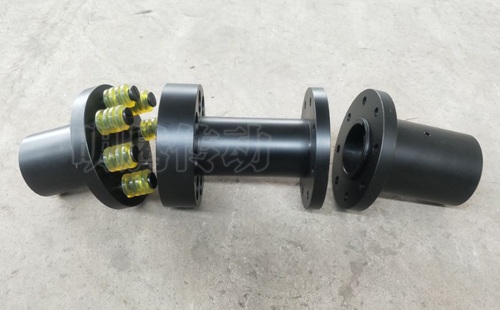

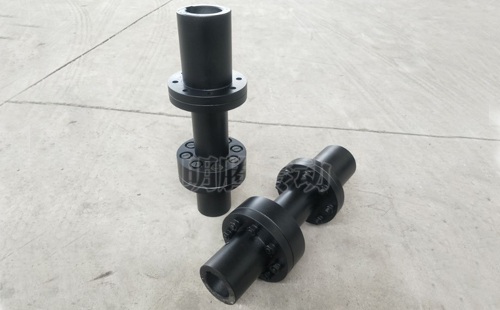

TL型帶加長節彈性套柱銷聯軸器
聯軸器種類：
非金屬彈性元件撓性聯軸器
聯軸器型號：
LT型(原TL型)彈性套柱銷聯軸器基本型
聯軸器標準：
GB4323-2002
聯軸器轉矩范圍：
16-16000N.M
該加長節彈性套柱銷聯軸器是為了適應更多的工況而設計。
| 名稱 | 型號 | 類別 | 徑向尺寸mm | 適用范圍 | 許用補償量mm | ||||
| ?X | ?Y | ?a（°） | |||||||
| 公稱扭矩N.m | 需用轉速r/min | 軸徑 mm | |||||||
| GB 4323 -2002 彈性套柱銷聯軸器 | TL基本型 | 撓性聯軸器（非金屬彈性元件撓性聯軸器） | 71-600 | 6.3-16000 | 8800-800 | 9-170 | 1.5-7.0 | 0.2-0.6 | 1°30 |
| TLL帶制動輪型 | 200-710 | 125-16000 | 3800-1000 | 25-170 | |||||
| 特點和應用場合 | 該靠背輪具有一定補償兩軸相對偏移和一般減振、緩沖、 電絕緣性能,不需潤滑, 更換彈性套不需要移動半聯軸器和主機。 本國標彈性元件結構型式和材料性能都作了改進,使用壽命比過去提高幾倍,是我國目前用量最大的通用型聯軸器。 彈性套柱銷聯軸器適用于工作溫度一20~+700C,聯接兩同軸線,正反轉變化較多,起動較頻繁的高、中速軸傳動軸系。 可用于機床、紡織機械、運輸機械、輕工機械、 印刷機械、通用機械的水泵、風機、壓縮機, 制冷機、液壓泵以及電動機帶減速器、發電機等傳動系統。不宜用于16000N.m以上的重型機械。 | ||||||||
