彈性套柱銷聯軸器GB/T4323具體型號

LTZ5、LTZ6、LTZ7、LTZ8、LTZ9、LTZ10、LTZ11、LTZ12、 LTZ13

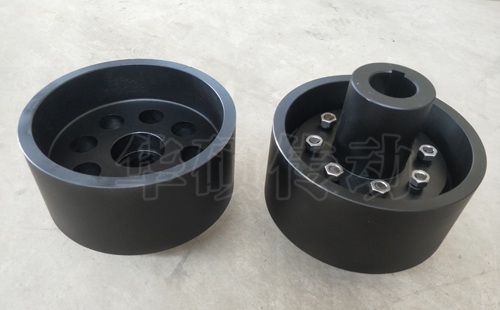

LTZ型帶制動輪彈性套柱銷聯軸器結構比較簡單，制造容易，不用潤滑，不需要與金屬硫化粘結，   換彈性套方便，不用移動半聯軸器，具有   補償兩軸相對偏移和減振緩沖性能。 彈性套工作是受壓縮變形，由于彈性套的厚度較薄，體積小，彈性變形有限，所以，彈性套柱銷聯軸器雖可補償軸線位移和彈性，但軸線位移許用補償量較少，彈性較弱。彈性套柱銷聯軸器是依靠柱銷組的鎖緊力而產生于接觸面的摩擦力矩，并壓縮橡膠彈性套來傳遞轉矩。適用于安裝底座剛性好、對中精度較高、沖擊載荷不大、對減振要求不高的中小功率軸系傳動。

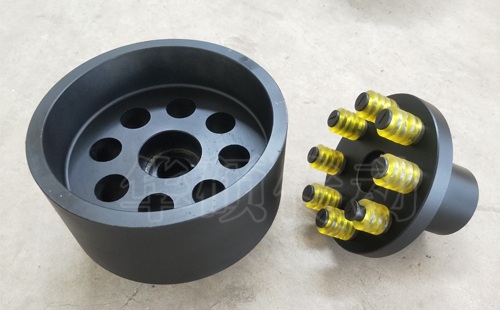

LTZ型帶制動輪彈性套柱銷聯軸器是由沿每個柱銷上面裝有彈性元件來傳遞與另外一根銷軸，根據銷軸上面的彈性元件與半聯軸器銷軸孔的擠壓來實現傳遞效果。在安裝過程中，銷軸如何安裝定位能使聯軸器運動中出現平穩，噪音小，傳遞效果   好，其聯軸器銷軸的定位起到重要性因素：銷子與半聯軸器為非剛性聯接，以使銷子平穩加載，同時可大大減少橫向力。此外，銷子并非懸臂關系，而是端部固定在端面圓盤上。裝在銷軸上面的彈性膠圈采用聚氨酯材質，千萬不能使用巨鹿材質，兩種材質外邊相似，但價格差別較大，一個較軟，一個較硬，本質上有明顯區別。

LTZ型帶制動輪彈性套柱銷聯軸器通過主動軸半聯軸節通過柱銷，帶動外套，外套通過柱銷帶動從動軸半聯軸節轉動，以傳遞扭矩。傳遞轉矩大，在相同轉矩時回轉直徑大多數比齒式聯軸器小，體積小，質量輕，可部分代替齒式聯軸器。此聯軸器銷軸定位好，傳遞效果理想，安裝方便，價格低廉。
