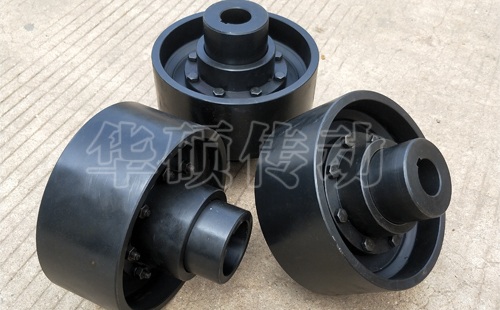

NGCL型帶制動輪鼓型齒式聯軸器

NGCL型帶制動輪鼓型齒式聯軸器由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，鼓形齒聯軸器可允許較大的角位移（相對 于直齒聯···

產品詳情：

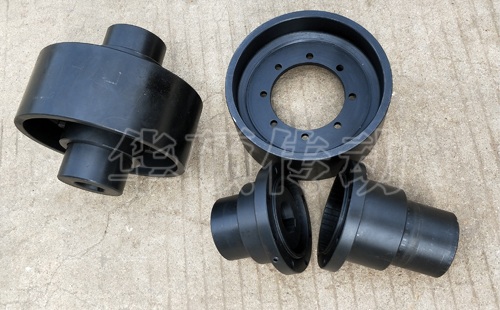

NGCL型帶制動輪鼓型齒式聯軸器產品簡介：由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對 于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬的接觸狀態。

NGCL型帶制動輪鼓型齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，高精度并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。鼓形齒式聯軸器

NGCL型帶制動輪鼓型齒式聯軸器型號

NGCL1、NGCL2、NGCL3、NGCL4、NGCL5、NGCL6、NGCL7、 NGCL8、NGCL9、NGCL10、NGCL11、NGCL12、NGCL13、NGCL14

帶制動輪鼓形齒聯軸器型號NGCL-A型（NGCL1-NGCL13）,NGCL-B型（NGCL14），NGCLZ型（半齒）制動輪鼓形齒式聯軸器。

NGCL型帶制動輪鼓形齒式聯軸器標記示例：

NGCL6型帶制動輪鼓形齒式聯軸器

主動端：Z1型軸孔，A型鍵槽，d2=60mm，L=107mm

從動端：J1型軸孔，A型鍵槽，d2=60mm，L=107mm

即NGCL6-Z160*107/J160*107 JB/ZQ4644-1997

主要技術參數

型號規格：NGCL1-NGCL14,NGCLZ1-NGCLZ14

公稱扭矩：355-100000N.m

許用轉速：4000-950r/min
