WGZ型帶制動輪鼓形齒式聯軸器適用于與閘瓦式制動器配套的場合。鼓型齒式聯軸器

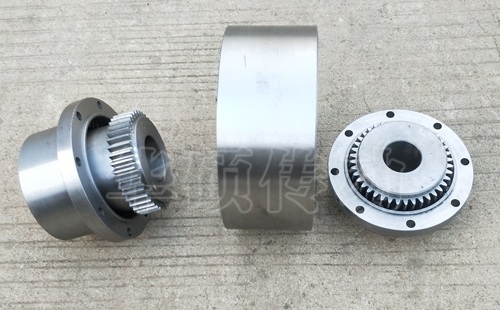

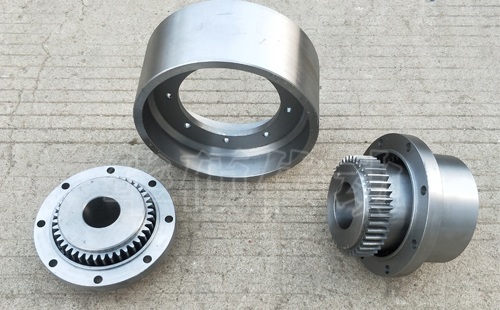

WGZ型帶制動輪鼓形齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸 緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許 較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬的接觸狀態。
WGZ帶制動輪鼓形齒式聯軸器JB/T7003-93型號
WGZ1、WGZ2、WGZ3、WGZ4、WGZ5、WGZ6、WGZ7、WGZ8、WGZ9、WGZ10、WGZ11、WGZ12、WGZ13、WGZ14
制動輪的主要尺寸、質量和轉動慣量/mm
制動輪 直徑D0 | T | k | 質量m /kg | 轉動慣量 I/kg·m2 | 制動輪 直徑D0 | T | k | 質量m /kg | 轉動慣量 I/kg·m2 |
160 | 70 | 6 | 2.83 | 0.014 | 500 | 210 | 18 | 56.3 | 3.07 |
200 | 85 | 8 | 5.2 | 0.043 | 630 | 265 | 22 | 101.3 | 8.55 |
250 | 105 | 10 | 10.1 | 0.128 | 710 | 300 | 22 | 145.8 | 15.52 |
315 | 135 | 12 | 17.2 | 0.354 | 800 | 340 | 26 | 203 | 26.76 |
400 | 170 | 14 | 33.4 | 1.11 |
WGZ型鼓形齒式聯軸器參數尺寸
型號大?。篧GZ1-WGZ14
公稱轉矩Tn：710-160000N.m
許用轉速n：4000-1500r/min
軸孔直徑d：40-260mm
軸孔長度L：84-410mm
制動輪直徑：160-800mm
聯軸器外徑D：122-412mm
轉動慣量I：0.0078-17.48kg.㎡
重量：5.62-523Kg
