該鼓形齒聯軸器具體型號:
WGT1、WGT2、WGT3、WGT4、WGT5、WGT6、WGT7、WGT8、WGT9、WGT10、WGT11、WGT12、WGT13、WGT14、WGT15、WGT16、WGT17、WGT18、WGT19、WGT20、WGT21、WGT22、WGT23、WGT24
WGT型鼓形齒式聯軸器選用說明：
1）WGT1~WGT15型選用J-1---型軸孔：WGT16～WGT23型選用Y型軸孔；同一規格可根據聯接軸伸的不同，按標準任意組合選用。
2）軸孔和鍵槽按GB/T3852的規定。如采用過盈配合油壓裝卸的無鍵聯接，可與聯軸器專業生產廠協商確定。過盈配合油壓裝卸的無鍵聯接軸孔的型式，環形槽和油孔接口尺寸按JB/T6136的規定。
3）軸孔直徑670mm時，其鍵槽采用D型。

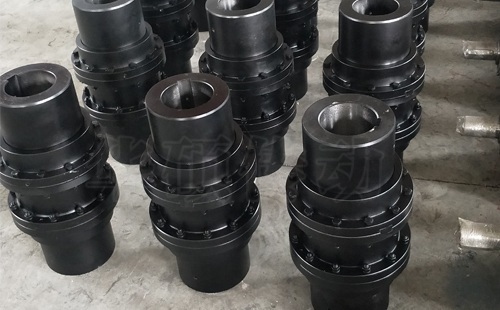

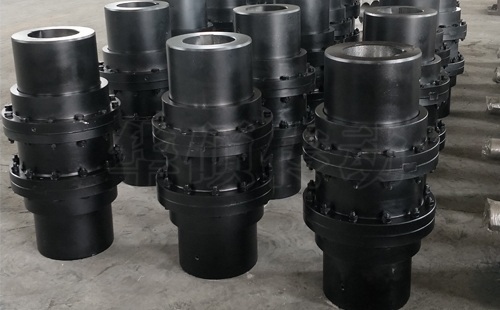

泊頭市聯軸器廠家可承接各類非標準聯軸器生產制造，只要你提供圖紙或樣品，我們就可以制造出來，當然如果是標準的，就不用提供這么多數據，只需提供型號大小及兩端的軸頭尺寸：軸孔直徑，軸孔長度。該篇文章中的圖片為帶中間套鼓形齒聯軸器，從外形結構可以看出與標準WGT型帶中間套鼓形齒式聯軸器有所不同。
該結構鼓形齒聯軸器傳遞扭矩更大，耐用。這里不過多贅述鼓形齒結構參數了，大家可以通過本站聯系方式免費索取資料或直接查詢。
承載系數K1（JB/T8821-98）
承載系數 | 實際角向偏移量△αS | |||||||||||
<0.25° | 0.5° | 0.75° | 1° | 1.25° | 1.5° | 1.75° | 2° | 2.25° | 2.5° | 2.75° | 3° | |
K1 | 0.84 | 0.75 | 0.68 | 0.61 | 0.54 | 0.49 | 0.44 | 0.39 | 0.35 | 0.31 | 0.28 | 0.25 |
工作機械 | 熱軋機（可逆式） | 冷軋機（不可逆式） | 熱軋機（不可逆式） | 平整軋機 | 精光軋機 |
工況系數K | 2.75 | 1.5 | 1.75 | 1.5 | 1.5 |
型號 | WGT1 | WGT2 | WGT3 | WGT4 | WGT5 | WGT6 | WGT7 | WGT8 | WGT9 | WGT10 | WGT11 | WGT12 |
n2/r·min-1 | 5877 | 4775 | 4244 | 3820 | 3322 | 2938 | 2728 | 2547 | 2315 | 2152 | 1863 | 1661 |
型號 | WGT13 | WGT14 | WGT15 | WGT16 | WGT17 | WGT18 | WGT19 | WGT20 | WGT21 | WGT22 | WGT23 | |
n2/r·min-1 | 1498 | 1364 | 1252 | 1158 | 1076 | 1005 | 943 | 888 | 840 | 792 | 762 | |
