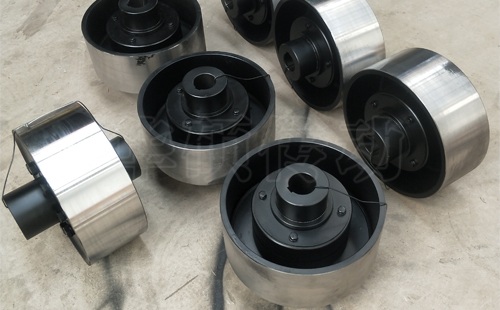

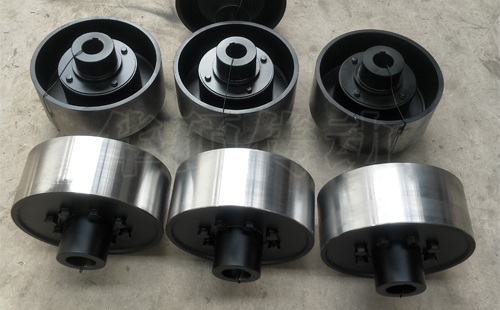

HLL型帶制動輪彈性柱銷聯軸器已列為國家標準GB5014-85，適用于各種機械聯接兩同軸線的傳動軸，通常用于動頻繁的高低速運動。工作溫度為-20～+80℃；傳遞公稱扭矩為40～20000N.m。彈性柱銷聯軸器具有較大結構簡單、合理，維修方便、兩面對稱可互換，壽命長，允許較大的軸向竄動，具有緩沖、減震、耐磨等性能。  軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽按國家標準GB3852-83《聯軸器軸柱和鍵槽形式及尺寸》的規定加工。  半聯軸器采用精密鑄造，鑄鐵HT20-40、鑄鋼ZG35Ⅱ，軸孔和鍵槽采用拉制成型，柱銷采用MC尼龍b制成。

HLL型帶制動輪彈性柱銷聯軸器軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽按國家標準GB3852-83《聯軸器軸柱和鍵槽形式及尺寸》的規定加工。半聯軸器采用精密鑄造,鑄鐵HT20-40、鑄鋼ZG35Ⅱ,軸孔和鍵槽采用拉制成型,柱銷采用MC尼龍b制成。 　　

HLL型帶制動輪彈性柱銷聯軸器是利用若干非金屬彈性材料制成的柱銷，置于兩半聯軸器凸緣孔中，通過柱銷實現兩半聯軸器聯接，該聯軸器結構簡單，容易制造，裝拆更換彈性元件，比較方便，不用移動兩半聯軸器。彈性元件(柱銷)的材料一般選用尼龍，有微量補償兩軸線偏移能力，彈性件工作時受剪切，工作可靠性極差，僅適用于要求很低的中速傳動軸系，不適用于工作可靠性要求較高的工況。

HLL型帶制動輪彈性柱銷聯軸器《GB5014-85》

型號大?。篐LL1-HLL15

公稱轉矩Tn：315-25000N.m

許用轉速n：5600-710r/min

軸孔直徑d：25-180mm

軸孔長度L：60-302mm

制動輪直徑：200-800，寬度：85-335mm

聯軸器外徑D：120-480mm

間隙S：2.5

重量范圍：11-504Kg
