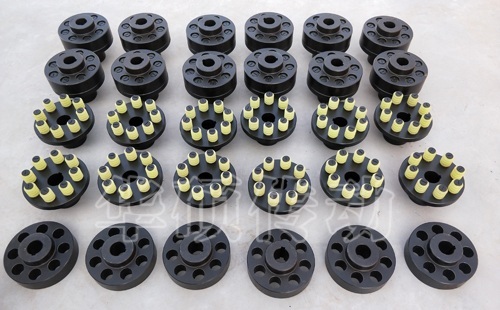

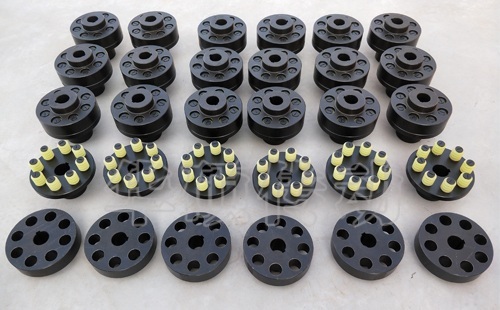

TL型彈性套柱銷聯軸器《GB4323-85》是適用于范圍很廣的普通彈性聯軸器，具有一般減震和一定的兩軸偏移補償能力，拆裝維修方便，適應正反轉多變，起動頻繁的場合，工作溫度-20~70℃，傳遞扭矩為6.3~16000N.m，適應Y，J1，Z1型軸孔，對J1，Z型軸孔要說細分析結構是否允許。

該TL型彈性套柱銷聯軸器對原彈性圈柱銷聯軸器《JB108-60》做了重大改進，彈性元件的結果和材料大大提高了性能和壽命。可與《JB108-60》互換。

許用補償量

徑向0.2-0.6mm

角向1.5-0.5°

該TL型彈性套柱銷聯軸器主要尺寸如下：

大外徑D：71-600mm

間隙S：3-14mm

公稱轉矩Tn：6.3-16000N.m

許用轉速n：8800-1150r/min

重量范圍：1.16-425.8kg

標記示例：

TL5彈性套柱銷聯軸器

主動端：J1型軸孔，A型鍵槽，d=30mm，L=50mm

從動端：J1型軸孔，B型鍵槽，d=35mm，L=50mm

即TL5聯軸器J130*50/J135*50

彈性聯軸器中彈性套柱銷聯軸器采購居多，因?yàn)槠浣Y(jié)構及配件，使其具有更好的補償減震性能。其型號：TL型普通型，LT新標型號，TLL型帶制動輪型，LTZ型新標帶制動輪聯軸器型號。
