HL型彈性柱銷聯軸器《GB5014-85》適用于各種同軸線的傳動系統，利用尼龍棒橫斷面剪切強度傳遞轉矩，公稱轉矩160-160000N.m，工作溫度-20-80℃，結構簡單，維修方便，具有緩沖減震性能和一定的軸偏移補償能力，適應于在不控制噪音環境的場合使用。 許用補償量 軸向±0.5-3mm 徑向0.15-0.25mm 角向0.5°

該HL型彈性柱銷聯軸器基本尺寸范圍如下：

大外徑D：90-880mm

間隙S：2.5-8mm

許用軸孔范圍d：12-400mm

公稱轉矩Tn：160-160000N.m

許用轉速n：7100-850r/min

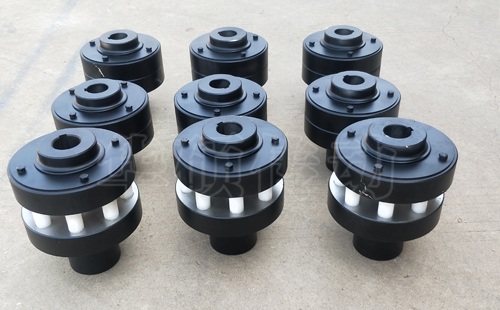

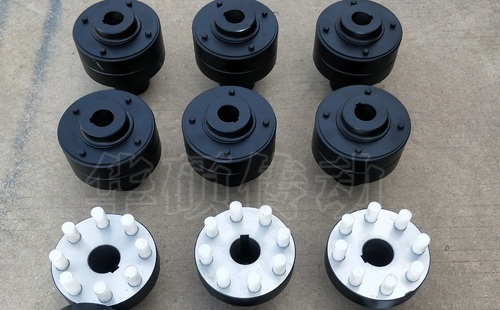

HL型彈性柱銷聯軸器實物圖 HL型-彈性柱銷聯軸器材質：鑄鐵，鑄鋼，精鋳等，具體根據客戶要求定做，定價。 　 　

HL型彈性柱銷聯軸器是利用若干非金屬?gòu)椥圆牧现瞥傻闹N(xiāo),置于兩半聯軸器凸緣孔中,通過柱銷實現兩半聯軸器聯接,該聯軸器結構簡單,容易制造,裝拆更換彈性 元件 比較方便,不用移動兩半聯軸器。彈性元件(柱銷)的材料一般選用尼龍,有微量補償兩軸線偏移能力,彈性件工作時受剪切,工作可靠性極差,僅適用于 要求很低的中速傳動軸系,不適用于工作可靠性要求較高的工況。

HL型彈性柱銷聯軸器具有較大結構簡單、合理,維修方便、兩面對稱可互換,壽命長,允許較大的軸向竄動,具有緩沖、減震、耐磨等性能。 　　

聯軸器軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽按國家標準GB3852-83《聯軸器軸柱和鍵槽形式及尺寸》的規定加工。半聯軸器采用精密鑄造,鑄鐵HT20-40、鑄鋼ZG35Ⅱ,軸孔和鍵槽采用拉制成型,柱銷采用MC尼龍b制成。
