GIICL型鼓型齒式聯軸器

GIICL型鼓型齒式聯軸器內齒圈為窄型,齒間距小,允許相對徑向位移小,結構緊湊,轉動慣量小傳動軸系。GIICL型鼓型齒式聯軸器JB/T8854.2-99具體型號···
我要詢價

產品詳情:

GIICL型鼓型齒式聯軸器內齒圈為窄型,齒間距小,允許相對徑向位移小,結構緊湊,轉動慣量小傳動軸系。

GIICL型鼓型齒式聯軸器JB/T8854.2-99具體型號

GⅡCL1、GⅡCL2、GⅡCL3、GⅡCL4、GⅡCL5、GⅡCL6、GⅡCL7、GⅡCL8、GⅡCL9、GⅡCL10、GⅡCL11、GⅡCL12、GⅡCL13、GⅡCL14、GⅡCL15、GⅡCL16、GⅡCL17、GⅡCL18、GⅡCL19、GⅡCL20、GⅡCL21、GⅡCL22、GⅡCL23、GⅡCL24、GⅡCL25

GIICL型鼓型齒式聯軸器《JB/ZQ4378-86》主要尺寸

型號大小:GIICL1-GIICL20

公稱轉矩Tn:355-900000N.m

許用轉速n:4000-800r/min

軸孔直徑d:25-500mm

軸孔長度L:62-650mm

聯軸器外徑D:103-928mm

內齒圈長度:76-470mm

重量:3.1-3984Kg

齒式聯軸器中鼓型齒市場采購居多,像GIICL型的據不完全統計是今年上半年采購量第一的產品型號。

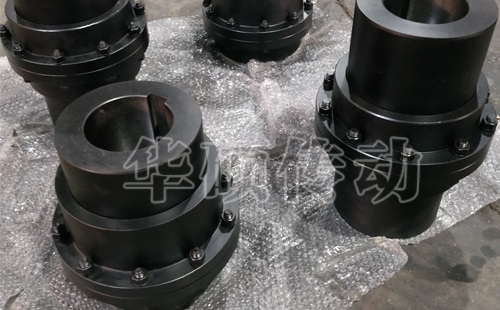

不過很多廠家對齒式聯軸器中的齒部問題混淆,很多小廠家會把齒做成直齒,但是國標里帶G型齒式聯軸器中,基本都是鼓型齒的。大家看一下下面實物拍攝。

雖然結構都是由兩個內齒和兩個外齒四個重要部件組成,但是齒部直和帶弧度效果是不同的。補償作用也不同,像徑向軸向都有影響。為了達到效果,采購鼓型齒的居多。

GIICL型鼓型齒式聯軸器相對CL型齒式聯軸器補償軸偏移更大,不過CL型齒式聯軸器所使用更大扭矩,鋼廠,礦山使用較多。

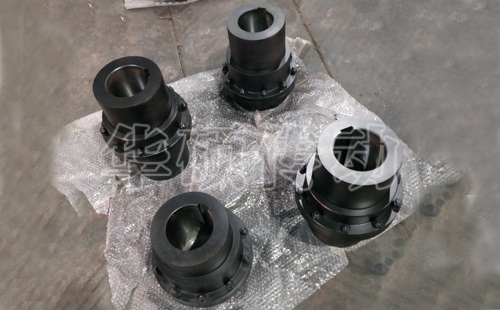

GIICL型屬于窄型,齒間距小,允許相對徑向位移小,結構緊湊。如圖所示。

鼓型齒式聯軸器有其共同點就是外齒帶有弧度,補償軸向相對直齒較好。

GIICL型鼓型齒式聯軸器在安裝好后,由于長期運轉,會對內齒外齒產生一定的磨損,所以要定期進行維護保養。其最主要的方法就是在注油孔內注入黃油,一般選用黏黃油較多,其二就是定期更換螺栓。形齒良好的潤滑是鼓型齒式聯軸器安全可靠運行的必要保證,也是減緩磨損。在齒根彎曲強度和齒面接觸強度足夠的條件下應以有較大的重合度來確定齒寬,不應盲目增加齒寬,以免使結構尺寸不必要的增加。GIICL型鼓型齒式聯軸器一般齒寬系數為8-14。最小齒寬應由允許的齒根應力來確定,還要考慮由軸間傾角引起的著力點沿齒寬位移所需要的寬度。

GIICL型鼓型齒式聯軸器GIICL型鼓型齒式聯軸器


?
