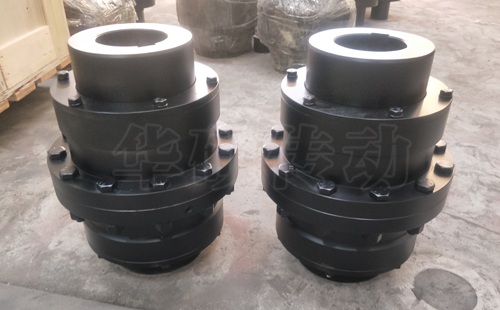

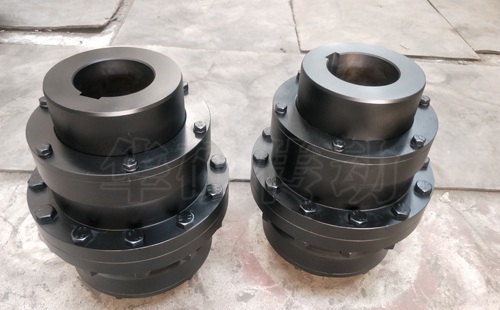

GICL型為內齒圈較寬型，能補償較大的軸線偏移，適用于聯接水平兩同軸線軸線傳動。

該系列鼓形齒聯軸器主要型號有GICL型基本型，GICLZ型半聯鼓形齒聯軸器兩種。

GICL、GICLZ型鼓型齒式聯軸器《JB/T8854.3-2001》基本參數及主要尺寸

型號大?。篏ICL1-GICL30

公稱轉矩Tn：800-3200000N.m

許用轉速n：7100-700r/min

軸孔直徑d：18-630mm

軸孔長度L：62-800mm

聯軸器外徑D：125-1390mm

內齒長度B：115-1050mm

重量：5.4-9264Kg

詢盤采購該聯軸器所需要的必要數據，這里不過多贅述了，可以通過本站主導航查詢（有多次提及也有專門設立的板塊講述聯軸器選型所需要的條件）或者電話免費咨詢。

該GICL型鼓型齒式聯軸器同樣也具有GIICL型齒式聯軸器特性及特點，并且相對GIICL型聯軸器性能更佳突出，作用更佳顯著。

具有徑向、軸向和角向等軸線偏差補償能力，具有結構緊湊、回轉半徑小、承載能力大、傳動效率高、噪聲低及維修周期長等優點，特別適用于低速重載工況，如冶金、礦山、起重運輸?shù)刃袠I(yè)、也適用于石油、化工、通用機械等各類機械的軸系傳動。

　該GCL型鼓形齒式聯軸器齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒 面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，高精度并經動 平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。由于鼓形齒式聯軸器角向補償大于直齒式聯軸器，國內外均廣泛采用鼓形齒式聯軸器。

鼓形齒式聯軸器屬于剛撓性聯軸器，所謂鼓形齒即為將外齒 制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能 力，延長使用壽命。有角位移時沿齒寬的接觸狀態。具有徑向、軸向和角向等軸線偏差補償能力，具有結構緊湊、回轉半徑小、承載能力大、傳動效率高、噪聲低及 維修周期長等優點，特別適用于低速重載工況，如冶金、礦山、起重運輸?shù)刃袠I(yè)、也適用于石油、化工、通用機械等各類機械的軸系傳動。
