XL型星型彈性聯軸器的適用范圍和性能特點

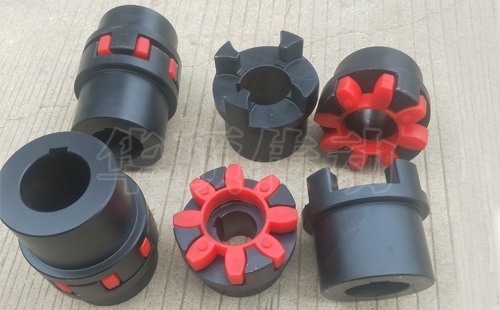

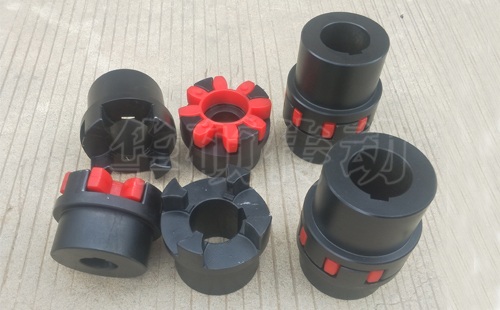

XL型星型彈性聯軸器是以工程塑料作彈性元件，適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移、緩沖、減震、耐磨性能，適應場合普遍，傳遞轉矩20-35000.N.M,工作溫度-35-+80攝氏度并與德國ROTEX聯軸器互換。星形彈性聯軸器

使用范圍：主要用于數控機床行業、紡機行業、自動化生產線等高精度定位傳動行業。

星型聯軸器型號標準XL型，XLD型，XLS型等，新標準LX型（與彈性柱銷聯軸器型號一樣），LXD單法蘭型，LXS雙法蘭型，LXZ帶制動輪型，LXP帶制動盤型，LXT帶中間套型。

如今市場常見型號為普通星形聯軸器型號及帶法蘭星形聯軸器標準。

這里有一個誤區，星形聯軸器與梅花聯軸器以及水泵用三爪聯軸器容易混淆，很多朋友說要爪式聯軸器，其實這三款聯軸器都為爪式，但是具體不同，根據所配用彈性墊區分及爪盤結構區分。

星形聯軸器型號標準所使用彈性體國產為GR型，進口也就是常見的德國的是KTR型，因?yàn)檫M(jìn)口彈性體質量和國產相似，但是價格昂貴，所以現在許多廠家都自主生產。

標準配合星形聯軸器適用于各種傳動機械聯軸器緩沖作用于傳動軸的聯接。

　　扭矩：22.4-2500NM

　　磨耗:<0.05cm3/1.61km

　　產品硬度：黃色92A 藍色95A 紅色98A

　　使用溫度：-40~100℃

　　標準來源：德國KTR

多數情況下，每一型號的星形聯軸器適用的軸徑均有一個范圍。標準中已給出軸徑，或者給出適用直徑的尺寸系列，被聯接的兩軸應在此范圍之內。一般情況下，被聯接的兩軸的直徑是不同的，兩個軸端的形狀也可能不同。由于制造及安裝誤差或工作中的磨損、受載變形等原因，聯軸器所聯接的兩根軸往往不能對中，常產生軸向、徑向、偏角、綜合等位移，另外有些聯軸器常在振動、沖擊的環境下工作，因此要求聯軸器在傳遞轉距的同時，還應具有一定的補償軸線偏移、緩沖吸振的能力。
